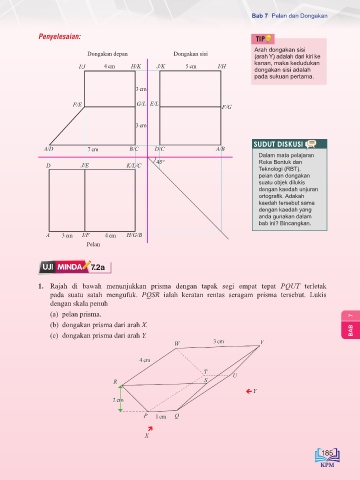

Page 195 - Matematik Tingkata 3

Bab 7 Pelan dan Dongakan

Penyelesaian: TIP
Arah dongakan sisi
Dongakan depan Dongakan sisi (arah Y) adalah dari kiri ke

I/J 4 cm H/K J/K 5 cm I/H kanan, maka kedudukan
dongakan sisi adalah
pada sukuan pertama.
3 cm

F/E G/L E/L F/G

3 cm

SUDUT DISKUSI
A/D 7 cm B/C D/C A/B
Dalam mata pelajaran
45° Reka Bentuk dan
D J/E K/L/C
Teknologi (RBT),
pelan dan dongakan
suatu objek dilukis
dengan kaedah unjuran
ortografik. Adakah
kaedah tersebut sama
dengan kaedah yang
anda gunakan dalam
bab ini? Bincangkan.
A 3 cm I/F 4 cm H/G/B
Pelan

UJI MINDA 7.2a

1. Rajah di bawah menunjukkan prisma dengan tapak segi empat tepat PQUT terletak
pada suatu satah mengufuk. PQSR ialah keratan rentas seragam prisma tersebut. Lukis
dengan skala penuh
(a) pelan prisma. 7
(b) dongakan prisma dari arah X.
(c) dongakan prisma dari arah Y. BAB
W 3 cm V

4 cm
T U
R S
Y

2 cm
P 1 cm Q

 Saiz sebenar
X

185
