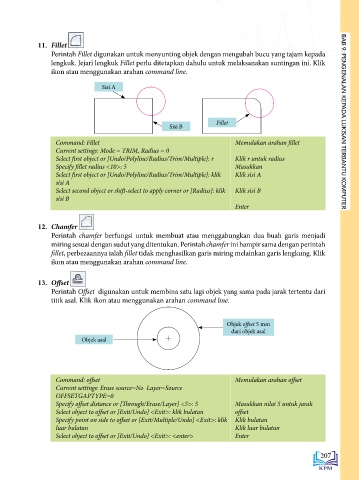

8. Break 11. Fillet
Perintah break digunakan untuk memotong objek dengan Perintah Fillet digunakan untuk menyunting objek dengan mengubah bucu yang tajam kepada
jarak relatif. Pada dasarnya sama dengan break at point, lengkuk. Jejari lengkuk Fillet perlu ditetapkan dahulu untuk melaksanakan suntingan ini. Klik
hanya pada perintah break digunakan jarak tertentu untuk ikon atau menggunakan arahan command line.
klik pada titik yang kedua. Klik ikon atau menggunakan
arahan command line. Sisi A

Command: _break Memulakan arahan brake
Select object: Pilih objek
Specify second break point or [First point]: Tentukan titik kedua untuk
dipotong. Sisi B Fillet BAB 9: PENGENALAN KEPADA LUKISAN TERBANTU KOMPUTER

9. Mirror Command: Fillet Memulakan arahan fillet
Perintah mirror digunakan untuk membuat pembalikan sesuatu objek atau entiti pada paksi Current settings: Mode = TRIM, Radius = 0
yang ditentukan. Klik ikon atau menggunakan arahan command line. Select first object or [Undo/Polyline/Radius/Trim/Multiple]: r Klik r untuk radius
Specify fillet radius <10>: 5 Masukkan
Select first object or [Undo/Polyline/Radius/Trim/Multiple]: klik Klik sisi A
sisi A
Objek sebelum Objek selepas Select second object or shift-select to apply corner or [Radius]: klik Klik sisi B
sisi B
Enter
Mirror line
Command: _mirror Memulakan arahan mirror
Select objects: 1 found Pilih objek 12. Chamfer
Select objects: Klik titik pertama Perintah chamfer berfungsi untuk membuat atau menggabungkan dua buah garis menjadi
Specify first point of mirror line: Klik titik kedua miring sesuai dengan sudut yang ditentukan. Perintah chamfer ini hampir sama dengan perintah
Specify second point of mirror line: Enter fillet, perbezaannya ialah fillet tidak menghasilkan garis miring melainkan garis lengkung. Klik
<Ortho on> Pilih N untuk tidak memadamkan ikon atau menggunakan arahan command line.
Erase source objects? [Yes/No] <N>: objek asal
13. Offset
10. Trim Perintah Offset digunakan untuk membina satu lagi objek yang sama pada jarak tertentu dari
Perintah Trim digunakan untuk memadamkan sebahagian garisan objek yang telah dilukis titik asal. Klik ikon atau menggunakan arahan command line.
berdasarkan had yang ditetapkan berbanding erase yang akan memadamkan keseluruhan
objek. Klik ikon atau menggunakan arahan command line.
Objek offset 5 mm
Bahagian hendak dipadam
dari objek asal
Objek asal

Objek A Objek B siap disunting
Command: TRIM Memulakan arahan TRIM
Current settings: Projection=UCS, Edge=None Command: offset Memulakan arahan offset
Select cutting edges ... Current settings: Erase source=No Layer=Source
Select objects or <select all>: 1 found Klik semua garisan OFFSETGAPTYPE=0
Select objects: <enter> Enter Specify offset distance or [Through/Erase/Layer] <5>: 5 Masukkan nilai 5 untuk jarak
Select object to trim or shift-select to extend or Select object to offset or [Exit/Undo] <Exit>: klik bulatan offset
[Fence/Crossing/Project/Edge/eRase/Undo]:klik garisan yang Klik garisan yang hendak Specify point on side to offset or [Exit/Multiple/Undo] <Exit>: klik Klik bulatan
hendak dipadam dipadamkan luar bulatan Klik luar bulatan
Select object to trim or shift-select to extend or Select object to offset or [Exit/Undo] <Exit>: <enter> Enter
[Fence/Crossing/Project/Edge/eRase/Undo]: <enter> Enter
