Page 213 - Lukisan Kejuruteraan Tingkatan 4

Command : Move
2. Redo Select objects: 1 found, 3 total
Perintah redo digunakan untuk membatalkan perintah undo yang terakhir. Perintah ini boleh Select objects: <enter>
dicapai sebagaimana perintah undo. Klik ikon atau menggunakan arahan command line. Specify base point or [Displacement] <Displacement>: klik A
Specify second point or <use first point as displacement>: klik B
Command: REDO Memulakan arahan REDO untuk
INTELLIZO OM INTELLIZOOM GROUP All INTELLIZOOM membatalkan perintah undo
ZOOM ZOOM INTELLIZOOM INTELLIZO OM

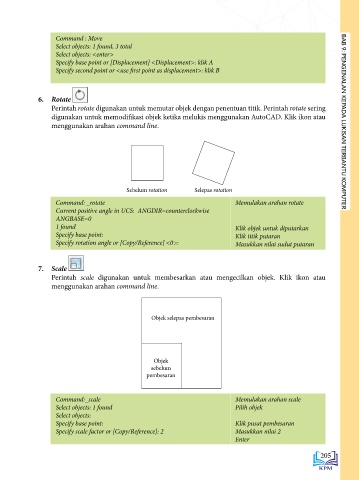

ZOOM 6. Rotate
Everything has been redone Perintah rotate digunakan untuk memutar objek dengan penentuan titik. Perintah rotate sering
digunakan untuk memodifikasi objek ketika melukis menggunakan AutoCAD. Klik ikon atau
menggunakan arahan command line. BAB 9: PENGENALAN KEPADA LUKISAN TERBANTU KOMPUTER
3. Erase
Perintah Erase digunakan untuk memadam objek yang tidak diperlukan atau tidak berkenaan.
Klik ikon atau menggunakan arahan command line.

Command: ERASE Memulakan arahan ERASE
Select object: 1 found <ENTER> Enter untuk melaksanakan
perintah
memadam
Sebelum rotation Selepas rotation
Command: _rotate Memulakan arahan rotate
4. Copy Current positive angle in UCS: ANGDIR=counterclockwise
Perintah Copy digunakan untuk menyalin objek yang sama ANGBASE=0
ke tempat yang berbeza. Klik ikon atau menggunakan arahan 1 found Klik objek untuk diputarkan
command line. Specify base point: Klik titik putaran
Specify rotation angle or [Copy/Reference] <0>: Masukkan nilai sudut putaran
A : Objek asal B : Salinan objek

Command: COPY Memulakan arahan COPY 7. Scale
Select objects: Specify opposite corner: 3 found Perintah scale digunakan untuk membesarkan atau mengecilkan objek. Klik ikon atau
Select objects: A Pilih objek A menggunakan arahan command line.
Current settings: Copy mode = Multiple
Specify base point or [Displacement/mOde] <Displacement>: Tentukan titik rujukan pertama
Klik Titik
Specify second point or [Array] <use first point as displacement>: Tentukan titik rujukan kedua dan Objek selepas pembesaran
<ENTER> tekan
ENTER

5. Move
Perintah Move digunakan untuk memindahkan kedudukan objek dari satu titik ke titik yang Objek
lain. Klik ikon atau menggunakan arahan command line. sebelum
pembesaran

Command:_scale Memulakan arahan scale
Select objects: 1 found Pilih objek
A B Select objects:
Specify base point: Klik pusat pembesaran
Specify scale factor or [Copy/Reference]: 2 Masukkan nilai 2
Kedudukan asal Kedudukan baru Enter

204 205
