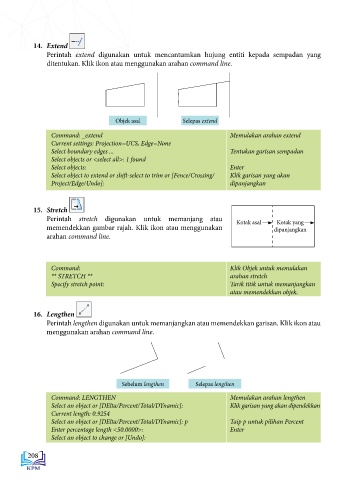

Page 216 - Lukisan Kejuruteraan Tingkatan 4

14. Extend 17. Explode
Perintah extend digunakan untuk mencantumkan hujung entiti kepada sempadan yang Perintah explode digunakan untuk meleraikan entiti polyline
ditentukan. Klik ikon atau menggunakan arahan command line. dan block kepada beberapa entiti tunggal.

Command: _explode 5 found Klik objek
Tekan ikon explode untuk
meleraikan entiti
polyline dan block.

Objek asal Selepas extend BAB 9: PENGENALAN KEPADA LUKISAN TERBANTU KOMPUTER
Command: _extend Memulakan arahan extend 18. Array
Current settings: Projection=UCS, Edge=None Perintah Array digunakan untuk membuat beberapa salinan
Select boundary edges ... Tentukan garisan sempadan objek dan disusun atur sama ada dalam bentuk path, polar
Select objects or <select all>: 1 found
Select objects: Enter atau rectangular. Klik ikon atau menggunakan arahan
Select object to extend or shift-select to trim or [Fence/Crossing/ Klik garisan yang akan command line.
Project/Edge/Undo]: dipanjangkan
Polar Array
Command: Array Memulakan arahan array
15. Stretch Select objects: 1 found Klik pada objek
Perintah stretch digunakan untuk memanjang atau Kotak asal Kotak yang Select objects: <enter> Enter
memendekkan gambar rajah. Klik ikon atau menggunakan dipanjangkan Enter array type [Rectangular/PAth/POlar] <Polar>:
arahan command line. Type = Polar Associative = Yes
Specify center point of array or [Base point/Axis of rotation]: Klik titik pusat
Enter number of items or [Angle between/Expression] <4>: 6 Masukkan nilai 6
Specify the angle to fill (+=ccw, -=cw) or [EXpression] <360>:
Command: Klik Objek untuk memulakan <enter>
** STRETCH ** arahan stretch Press Enter to accept or [ASsociative/Base point/Items/Angle
Specify stretch point: Tarik titik untuk memanjangkan between/Fill
atau memendekkan objek. angle/ROWs/Levels/ROTate items/eXit]<eXit>: <enter> Enter

16. Lengthen 19. Pedit
Perintah lengthen digunakan untuk memanjangkan atau memendekkan garisan. Klik ikon atau Perintah Pedit berfungsi untuk mengubah garis dan busur menjadi polyline 2D.
menggunakan arahan command line.

Sebelum lengthen Selepas lengthen
Command: pedit Memulakan arahan pedit
Command: LENGTHEN Memulakan arahan lengthen Select polyline or [Multiple]: Pilih polyline atau multiple pada
Select an object or [DElta/Percent/Total/DYnamic]: Klik garisan yang akan dipendekkan Enter an option [Close/Join/Width/Edit vertex/Fit/Spline/ garisan
Current length: 0.9254 Decurve/Ltype gen/Reverse/Undo]: S
Select an object or [DElta/Percent/Total/DYnamic]: p Taip p untuk pilihan Percent Enter an option [Close/Join/Width/Edit vertex/Fit/Spline/
Enter percentage length <50.0000>: Enter Decurve/Ltype gen/Reve rse/Undo]: *Cancel*
Select an object to change or [Undo]: Taip S untuk Spline

208 209
