Langkah 2
B
• Bina segi empat tepat berukuran 60 mm × 80 mm pada titik O.
• Bahagi garisan CX dan DX kepada empat bahagian yang LUKISAN
A C sama. Titik a, b, c, d, e dan f diperoleh.
O • Bina garisan dari mercu D ke titik pembahagian C, a, b dan c.
a • Bina garisan menegak dari d, e dan f menyilang di garisan ORTOGRAFIK
b Da, Db dan Dc. Titik lengkung parabola diperoleh.
• Lukis lengkung parabola melalui titik persilangan
c
menggunakan lengkung Perancis atau lengkung boleh lentur.
D f e d X

Langkah 3

B • Bina bulatan berjejari 20 mm pada pusat bulatan O1 dan 30
mm pada pusat bulatan O2.
• Berpusat pada O1, bina bulatan berjejari 45 mm (20 mm +
A C 25 mm) manakala berpusat pada O2 bina lengkok 55 mm
O O
F (25 mm + 30 mm) menyilang pada P.
• Bina garisan normal dari titik O1 ke P menyilang di F.
P
E • Bina garisan normal dari titik O2 ke P menyilang di E.
• Berpusat pada P, bina lengkok berjejari 25 mm. Titik tangen
F dan E diperoleh.
O D
• Lukis dan hitamkan pencontoh ABCDEF.

Rajah 2.87 Kaedah melukis pencontoh yang menggabungkan konsep ketangenan, elips dan parabola.

Imbas QR Code di sebelah
untuk mengakses aktiviti
berkaitan ketangenan.

Imbas QR Code di sebelah untuk
mengakses latihan pengukuhan

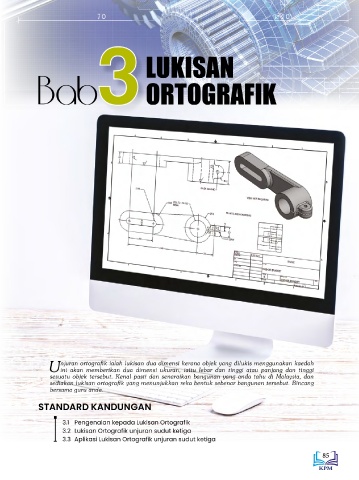

berkaitan geometri. njuran ortografik ialah lukisan dua dimensi kerana objek yang dilukis menggunakan kaedah
Uini akan memberikan dua dimensi ukuran, iaitu lebar dan tinggi atau panjang dan tinggi
sesuatu objek tersebut. Kenal pasti dan senaraikan bangunan yang anda tahu di Malaysia, dan
sediakan lukisan ortografik yang menunjukkan reka bentuk sebenar bangunan tersebut. Bincang
bersama guru anda.

STANDARD KANDUNGAN

3.1 Pengenalan kepada Lukisan Ortografik
3.2 Lukisan Ortografik unjuran sudut ketiga
3.3 Aplikasi Lukisan Ortografik unjuran sudut ketiga
