- 335 -

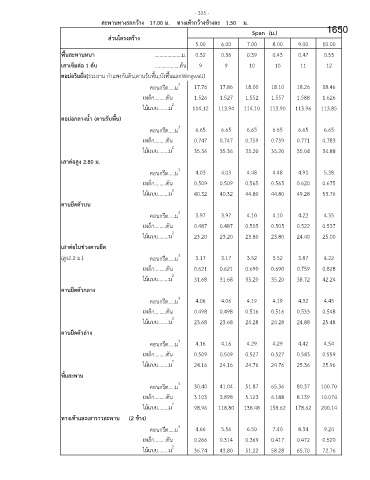

สะพานทางรถกว้าง 17.00 ม. ทางเท้ากว้างข้างละ 1.50 ม.
Span (ม.) 1650
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00
พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 9 9 10 10 11 12
ิ
ั่
ตอม่อริมฝง(รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 17.76 17.86 18.00 18.10 18.26 18.46
เหลก.........ตน 1.526 1.527 1.552 1.557 1.588 1.626
็
ั
ไม้แบบ........ม 2 114.12 113.94 114.10 113.90 113.96 113.85
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 6.65 6.65 6.65 6.65 6.65 6.65
ั
เหลก.........ตน 0.747 0.747 0.759 0.759 0.771 0.783
็
ไม้แบบ........ม 2 35.36 35.36 35.20 35.20 35.04 34.88
เสาต่อสูง 2.80 ม.

คอนกรีต.....ม 3 4.03 4.03 4.48 4.48 4.93 5.38
ั
็
เหลก.........ตน 0.509 0.509 0.565 0.565 0.620 0.675
ไม้แบบ........ม 2 40.32 40.32 44.80 44.80 49.28 53.76
คานยึดตัวบน

คอนกรีต.....ม 3 3.97 3.97 4.10 4.10 4.22 4.35
เหลก.........ตน 0.487 0.487 0.505 0.505 0.522 0.537
ั
็
ไม้แบบ........ม 2 23.20 23.20 23.80 23.80 24.40 25.00
เสาต่อในช่วงคานยึด
(สง2.2 ม.) คอนกรีต.....ม 3 3.17 3.17 3.52 3.52 3.87 4.22
ู
เหลก.........ตน 0.621 0.621 0.690 0.690 0.759 0.828
ั
็
ไม้แบบ........ม 2 31.68 31.68 35.20 35.20 38.72 42.24
คานยึดตัวกลาง
คอนกรีต.....ม 3 4.06 4.06 4.19 4.19 4.32 4.45
เหลก.........ตน 0.498 0.498 0.516 0.516 0.533 0.548
ั
็
ไม้แบบ........ม 2 23.68 23.68 24.28 24.28 24.88 25.48
คานยึดตัวล่าง
คอนกรีต.....ม 3 4.16 4.16 4.29 4.29 4.42 4.54
ั
เหลก.........ตน 0.509 0.509 0.527 0.527 0.543 0.559
็
ไม้แบบ........ม 2 24.16 24.16 24.76 24.76 25.36 25.96
พื้นสะพาน

คอนกรีต.....ม 3 30.40 41.04 51.87 65.36 80.37 100.70
ั
เหลก.........ตน 3.103 3.898 5.123 6.188 8.139 10.074
็
ไม้แบบ........ม 2 98.96 118.80 138.48 158.62 178.62 200.14
ทางเท้าและเสาราวสะพาน (2 ข้าง)

คอนกรีต.....ม 3 4.66 5.56 6.50 7.40 8.34 9.24
เหลก.........ตน 0.266 0.314 0.369 0.417 0.472 0.520
็
ั
ไม้แบบ........ม 2 36.74 43.80 51.22 58.28 65.70 72.76
