- 339 -

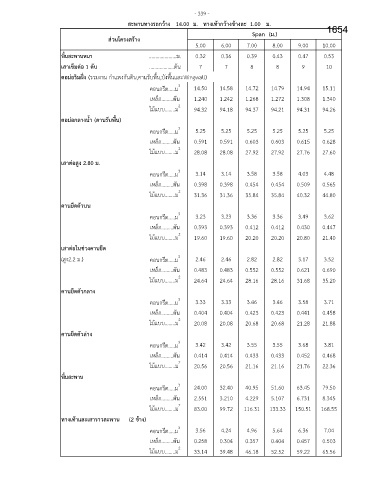

สะพานทางรถกว้าง 14.00 ม. ทางเท้ากว้างข้างละ 1.00 ม. 1654
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00

พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 7 7 8 8 9 10
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 14.50 14.58 14.72 14.79 14.94 15.11
เหลก.........ตน 1.240 1.242 1.268 1.272 1.308 1.340
็
ั
ไม้แบบ........ม 2 94.32 94.18 94.37 94.21 94.31 94.26
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 5.25 5.25 5.25 5.25 5.25 5.25
็
ั
เหลก.........ตน 0.591 0.591 0.603 0.603 0.615 0.628
ไม้แบบ........ม 2 28.08 28.08 27.92 27.92 27.76 27.60
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 3.14 3.14 3.58 3.58 4.03 4.48
ั
็
เหลก.........ตน 0.398 0.398 0.454 0.454 0.509 0.565
ไม้แบบ........ม 2 31.36 31.36 35.84 35.84 40.32 44.80
คานยึดตัวบน

คอนกรีต.....ม 3 3.23 3.23 3.36 3.36 3.49 3.62
เหลก.........ตน 0.393 0.393 0.412 0.412 0.430 0.447
ั
็
ไม้แบบ........ม 2 19.60 19.60 20.20 20.20 20.80 21.40
เสาต่อในช่วงคานยึด
ู
(สง2.2 ม.) คอนกรีต.....ม 3 2.46 2.46 2.82 2.82 3.17 3.52
ั
็
เหลก.........ตน 0.483 0.483 0.552 0.552 0.621 0.690
ไม้แบบ........ม 2 24.64 24.64 28.16 28.16 31.68 35.20
คานยึดตัวกลาง
คอนกรีต.....ม 3 3.33 3.33 3.46 3.46 3.58 3.71

็
เหลก.........ตน 0.404 0.404 0.423 0.423 0.441 0.458
ั
ไม้แบบ........ม 2 20.08 20.08 20.68 20.68 21.28 21.88
คานยึดตัวล่าง
คอนกรีต.....ม 3 3.42 3.42 3.55 3.55 3.68 3.81
ั
เหลก.........ตน 0.414 0.414 0.433 0.433 0.452 0.468
็
ไม้แบบ........ม 2 20.56 20.56 21.16 21.16 21.76 22.36
พื้นสะพาน
คอนกรีต.....ม 3 24.00 32.40 40.95 51.60 63.45 79.50
เหลก.........ตน 2.551 3.210 4.229 5.107 6.731 8.345
็
ั
ไม้แบบ........ม 2 83.00 99.72 116.31 133.33 150.51 168.55
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 3.56 4.24 4.96 5.64 6.36 7.04
เหลก.........ตน 0.258 0.304 0.357 0.404 0.457 0.503
็
ั
ไม้แบบ........ม 2 33.14 39.48 46.18 52.52 59.22 65.56
