- 336 -

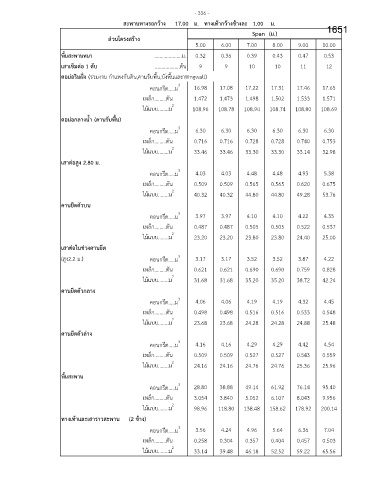

สะพานทางรถกว้าง 17.00 ม. ทางเท้ากว้างข้างละ 1.00 ม.
Span (ม.) 1651
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00
พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53

้
เสาเข็มต่อ 1 ตับ ...................ตน 9 9 10 10 11 12
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 16.98 17.08 17.22 17.31 17.46 17.65
เหลก.........ตน 1.472 1.473 1.498 1.502 1.533 1.571
็
ั
ไม้แบบ........ม 2 108.96 108.78 108.94 108.74 108.80 108.69
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 6.30 6.30 6.30 6.30 6.30 6.30
ั
เหลก.........ตน 0.716 0.716 0.728 0.728 0.740 0.753
็
ไม้แบบ........ม 2 33.46 33.46 33.30 33.30 33.14 32.98
เสาต่อสูง 2.80 ม.

คอนกรีต.....ม 3 4.03 4.03 4.48 4.48 4.93 5.38
ั
็
เหลก.........ตน 0.509 0.509 0.565 0.565 0.620 0.675
ไม้แบบ........ม 2 40.32 40.32 44.80 44.80 49.28 53.76
คานยึดตัวบน

คอนกรีต.....ม 3 3.97 3.97 4.10 4.10 4.22 4.35
เหลก.........ตน 0.487 0.487 0.505 0.505 0.522 0.537
ั
็
ไม้แบบ........ม 2 23.20 23.20 23.80 23.80 24.40 25.00
เสาต่อในช่วงคานยึด
(สง2.2 ม.) คอนกรีต.....ม 3 3.17 3.17 3.52 3.52 3.87 4.22
ู
เหลก.........ตน 0.621 0.621 0.690 0.690 0.759 0.828
ั
็
ไม้แบบ........ม 2 31.68 31.68 35.20 35.20 38.72 42.24
คานยึดตัวกลาง
คอนกรีต.....ม 3 4.06 4.06 4.19 4.19 4.32 4.45
เหลก.........ตน 0.498 0.498 0.516 0.516 0.533 0.548
ั
็
ไม้แบบ........ม 2 23.68 23.68 24.28 24.28 24.88 25.48
คานยึดตัวล่าง
คอนกรีต.....ม 3 4.16 4.16 4.29 4.29 4.42 4.54
ั
เหลก.........ตน 0.509 0.509 0.527 0.527 0.543 0.559
็
ไม้แบบ........ม 2 24.16 24.16 24.76 24.76 25.36 25.96
พื้นสะพาน
คอนกรีต.....ม 3 28.80 38.88 49.14 61.92 76.14 95.40
ั
เหลก.........ตน 3.054 3.840 5.052 6.107 8.043 9.956
็
ไม้แบบ........ม 2 98.96 118.80 138.48 158.62 178.92 200.14
ทางเท้าและเสาราวสะพาน (2 ข้าง)

คอนกรีต.....ม 3 3.56 4.24 4.96 5.64 6.36 7.04
เหลก.........ตน 0.258 0.304 0.357 0.404 0.457 0.503
็
ั
ไม้แบบ........ม 2 33.14 39.48 46.18 52.52 59.22 65.56
