- 337 -

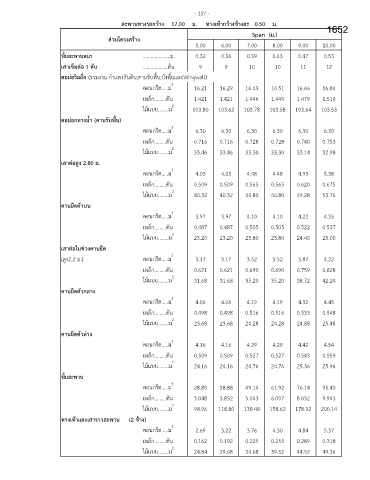

สะพานทางรถกว้าง 17.00 ม. ทางเท้ากว้างข้างละ 0.50 ม. 1652
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00

พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 9 9 10 10 11 12
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
ั่
ิ
คอนกรีต.....ม 3 16.21 16.29 16.43 16.51 16.66 16.84
ั
็
เหลก.........ตน 1.421 1.421 1.446 1.449 1.479 1.514
ไม้แบบ........ม 2 103.80 103.62 103.78 103.58 103.64 103.53
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 6.30 6.30 6.30 6.30 6.30 6.30
เหลก.........ตน 0.716 0.716 0.728 0.728 0.740 0.753
ั
็
ไม้แบบ........ม 2 33.46 33.46 33.30 33.30 33.14 32.98
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 4.03 4.03 4.48 4.48 4.93 5.38
็
ั
เหลก.........ตน 0.509 0.509 0.565 0.565 0.620 0.675
ไม้แบบ........ม 2 40.32 40.32 44.80 44.80 49.28 53.76
คานยึดตัวบน

คอนกรีต.....ม 3 3.97 3.97 4.10 4.10 4.22 4.35
ั
เหลก.........ตน 0.487 0.487 0.505 0.505 0.522 0.537
็
ไม้แบบ........ม 2 23.20 23.20 23.80 23.80 24.40 25.00
เสาต่อในช่วงคานยึด
(สง2.2 ม.) คอนกรีต.....ม 3 3.17 3.17 3.52 3.52 3.87 4.22
ู
็
ั
เหลก.........ตน 0.621 0.621 0.690 0.690 0.759 0.828
ไม้แบบ........ม 2 31.68 31.68 35.20 35.20 38.72 42.24
คานยึดตัวกลาง
คอนกรีต.....ม 3 4.06 4.06 4.19 4.19 4.32 4.45

ั
็
เหลก.........ตน 0.498 0.498 0.516 0.516 0.533 0.548
ไม้แบบ........ม 2 23.68 23.68 24.28 24.28 24.88 25.48
คานยึดตัวล่าง
คอนกรีต.....ม 3 4.16 4.16 4.29 4.29 4.42 4.54
เหลก.........ตน 0.509 0.509 0.527 0.527 0.543 0.559
ั
็
ไม้แบบ........ม 2 24.16 24.16 24.76 24.76 25.36 25.96
พื้นสะพาน
คอนกรีต.....ม 3 28.80 38.88 49.14 61.92 76.14 95.40
ั
็
เหลก.........ตน 3.048 3.832 5.043 6.097 8.032 9.943
ไม้แบบ........ม 2 98.96 118.80 138.48 158.62 178.92 200.14
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 2.69 3.22 3.76 4.30 4.84 5.37
็
ั
เหลก.........ตน 0.162 0.192 0.225 0.255 0.289 0.318
ไม้แบบ........ม 2 24.84 29.68 34.68 39.52 44.52 49.36
