- 338 -

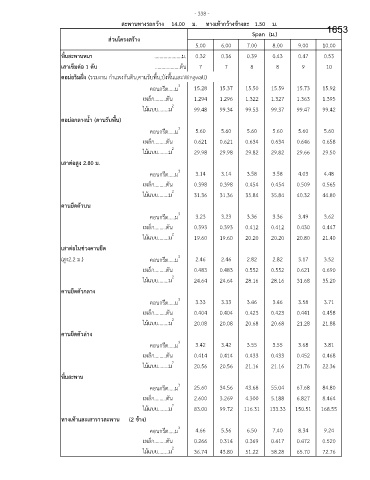

สะพานทางรถกว้าง 14.00 ม. ทางเท้ากว้างข้างละ 1.50 ม. 1653
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00

พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 7 7 8 8 9 10
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 15.28 15.37 15.50 15.59 15.73 15.92
เหลก.........ตน 1.294 1.296 1.322 1.327 1.363 1.395
็
ั
ไม้แบบ........ม 2 99.48 99.34 99.53 99.37 99.47 99.42
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 5.60 5.60 5.60 5.60 5.60 5.60
ั
เหลก.........ตน 0.621 0.621 0.634 0.634 0.646 0.658
็
ไม้แบบ........ม 2 29.98 29.98 29.82 29.82 29.66 29.50
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 3.14 3.14 3.58 3.58 4.03 4.48
ั
็
เหลก.........ตน 0.398 0.398 0.454 0.454 0.509 0.565
ไม้แบบ........ม 2 31.36 31.36 35.84 35.84 40.32 44.80
คานยึดตัวบน

คอนกรีต.....ม 3 3.23 3.23 3.36 3.36 3.49 3.62
เหลก.........ตน 0.393 0.393 0.412 0.412 0.430 0.447
ั
็
ไม้แบบ........ม 2 19.60 19.60 20.20 20.20 20.80 21.40
เสาต่อในช่วงคานยึด
(สง2.2 ม.) คอนกรีต.....ม 3 2.46 2.46 2.82 2.82 3.17 3.52
ู
เหลก.........ตน 0.483 0.483 0.552 0.552 0.621 0.690
ั
็
ไม้แบบ........ม 2 24.64 24.64 28.16 28.16 31.68 35.20
คานยึดตัวกลาง
คอนกรีต.....ม 3 3.33 3.33 3.46 3.46 3.58 3.71

เหลก.........ตน 0.404 0.404 0.423 0.423 0.441 0.458
ั
็
ไม้แบบ........ม 2 20.08 20.08 20.68 20.68 21.28 21.88
คานยึดตัวล่าง
คอนกรีต.....ม 3 3.42 3.42 3.55 3.55 3.68 3.81
ั
เหลก.........ตน 0.414 0.414 0.433 0.433 0.452 0.468
็
ไม้แบบ........ม 2 20.56 20.56 21.16 21.16 21.76 22.36
พื้นสะพาน
คอนกรีต.....ม 3 25.60 34.56 43.68 55.04 67.68 84.80
ั
เหลก.........ตน 2.600 3.269 4.300 5.188 6.827 8.464
็
ไม้แบบ........ม 2 83.00 99.72 116.31 133.33 150.51 168.55
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 4.66 5.56 6.50 7.40 8.34 9.24
เหลก.........ตน 0.266 0.314 0.369 0.417 0.472 0.520
็
ั
ไม้แบบ........ม 2 36.74 43.80 51.22 58.28 65.70 72.76
