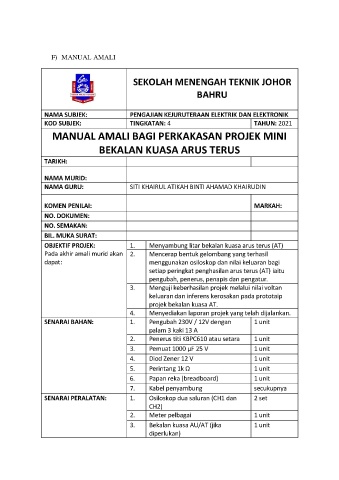

F) MANUAL AMALI

za SEKOLAH MENENGAH TEKNIK JOHOR

BAHRU
vo, Kn 8)

NAMA SUBJEK: PENGAJIAN KEJURUTERAAN ELEKTRIK DAN ELEKTRONIK

KOD SUBJEK: TINGKATAN: 4 TAHUN: 2021

MANUAL AMALI BAGI PERKAKASAN PROJEK MINI
BEKALAN KUASA ARUS TERUS

TARIKH:

NAMA MURID:

NAMA GURU: SITI KHAIRUL ATIKAH BINTI AHAMAD KHAIRUDIN

KOMEN PENILAI: MARKAH:

NO. DOKUMEN:

NO. SEMAKAN:

BIL. MUKA SURAT:

OBJEKTIF PROJEK: 1. Menyambung litar bekalan kuasa arus terus (AT)

Pada akhir amali murid akan | 2. Mencerap bentuk gelombang yang terhasil
dapat: menggunakan osiloskop dan nilai keluaran bagi
setiap peringkat penghasilan arus terus (AT) iaitu
pengubah, penerus, penapis dan pengatur.

3. Menguji keberhasilan projek melalui nilai voltan
keluaran dan inferens kerosakan pada prototaip
projek bekalan kuasa AT.

4. Menyediakan laporan projek yang telah dijalankan.

SENARAI BAHAN: 1 Pengubah 230V / 12V dengan 1 unit
palam 3 kaki13 A

2. Penerus titi KBPC610 atau setara 1 unit

1 unit
3.
Pemuat 1000 pF 25 V

4.
Diod Zener 12 V
1 unit

Perintang 1k Q
1 unit
5.

6.
1 unit
Papan reka (breadboard)

secukupnya
Kabel penyambung
7.
3

SENARAI PERALATAN:
Osiloskop dua saluran (CH1 dan
2 set
1.
CH2)

Meter pelbagai
1 unit
2.

1 unit
Bekalan kuasa AU/AT (jika
diperlukan)
