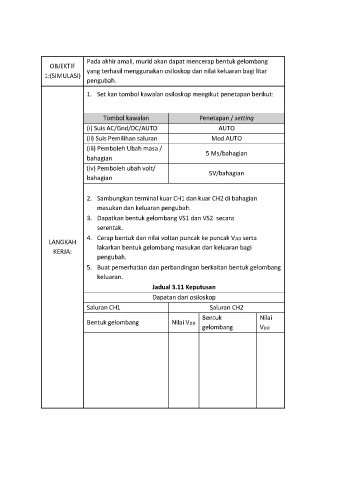

Pada akhir amali, murid akan dapat mencerap bentuk gelombang
OBJEKTIF ang terhasil menggunakan osiloskop d dan nilai bagi lit
k
terhasil
ilai kel keluaran bagi litar
iloskop
1:(simuLasl) | ¥°"® BB P 6
pengubah.

1. Set kan tombol kawalan osiloskop mengikut penetapan berikut:

Tombol kawalan Penetapan / setting

(i) Suis AC/Gnd/DC/AUTO AUTO

(ii) Suis Pemilihan saluran Mod AUTO

/
(iii) Pemboleh Ubah masa ,
. 5 Ms/bahagian
bahagian

(iv) Pemboleh ubah volt/ ,
, 5V/bahagian
bahagian

2. Sambungkan terminal kuar CH1 dan kuar CH2 di bahagian

masukan dan keluaran pengubah.
3. Dapatkan bentuk gelombang VS1 dan VS2 secara
serentak.
LANGKAH 4. Cerap bentuk dan nilai voltan puncak ke puncak Vpp serta
KERJA: lakarkan bentuk gelombang masukan dan keluaran bagi
' pengubah.
5. Buat pemerhatian dan perbandingan berkaitan bentuk gelombang

keluaran.
Jadual 3.11 Keputusan

Dapatan dari osiloskop

Saluran CH1 Saluran CH2

.. gelombang Vpp
Bentuk
Nilai

Bentuk gelombang
Nilai Vop
