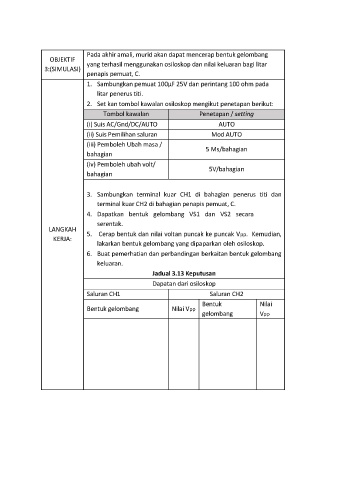

Pada akhir amali, murid akan dapat mencerap bentuk gelombang
OBJEKTIF , , a ...
yang terhasil menggunakan osiloskop dan nilai keluaran bagi litar
3:(SIMULASI) ,
penapis pemuat, C.

1. Sambungkan pemuat 100uF 25V dan perintang 100 ohm pada
litar penerus titi.

2. Setkan tombol kawalan osiloskop mengikut penetapan berikut:

Tombol kawalan Penetapan / setting

(i) Suis AC/Gnd/DC/AUTO AUTO

(ii) Suis Pemilihan saluran Mod AUTO

iii) Pemboleh Ubah masa
(i) , / 5 Ms/bahagian
bahagian

iv) Pemboleh ubah volt
(iv) , / 5V/bahagian
bahagian

3. Sambungkan terminal kuar CH1 di bahagian penerus titi dan

terminal kuar CH2 di bahagian penapis pemuat, C.
4. Dapatkan bentuk gelombang VS1 dan VS2 secara
LANGKAH serentak.
KERIA: 5. Cerap bentuk dan nilai voltan puncak ke puncak Vpp. Kemudian,
lakarkan bentuk gelombang yang dipaparkan oleh osiloskop.

6. Buat pemerhatian dan perbandingan berkaitan bentuk gelombang
keluaran.
Jadual 3.13 Keputusan

Dapatan dari osiloskop

Saluran CH1 Saluran CH2

Nilai
Bentuk
Nilai Vpp
Bentuk gelombang
Vpp
gelombang
