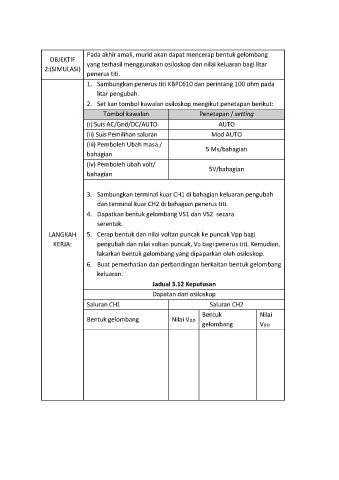

Pada akhir amali, murid akan dapat mencerap bentuk gelombang
OBJEKTIF
ang terhasil menggunakan osiloskop dan nilai keluaran bagi litar
2:(SIMULASI) yang 68 P 6
penerus titi.

1. Sambungkan penerus titi KBPC610 dan perintang 100 ohm pada
litar pengubah.

2. Setkan tombol kawalan osiloskop mengikut penetapan berikut:

Tombol kawalan Penetapan / setting

(i) Suis AC/Gnd/DC/AUTO AUTO

(ii) Suis Pemilihan saluran Mod AUTO

iii) Pemboleh Ubah masa
(i) , / 5 Ms/bahagian
bahagian

iv) Pemboleh ubah volt
(iv) , / 5V/bahagian
bahagian

3. Sambungkan terminal kuar CH1 di bahagian keluaran pengubah

dan terminal kuar CH2 di bahagian penerus titi.
4. Dapatkan bentuk gelombang VS1 dan VS2 secara
serentak.
LANGKAH |5. Cerap bentuk dan nilai voltan puncak ke puncak Vpp bagi
KERJA: pengubah dan nilai voltan puncak, Vp bagi penerus titi. Kemudian,

lakarkan bentuk gelombang yang dipaparkan oleh osiloskop.
6. Buat pemerhatian dan perbandingan berkaitan bentuk gelombang
keluaran.
Jadual 3.12 Keputusan

Dapatan dari osiloskop

Saluran CH1 Saluran CH2

x.
Bentuk
Nilai
Bentuk gelombang
Nilai Vpp
Vpp
gelombang
