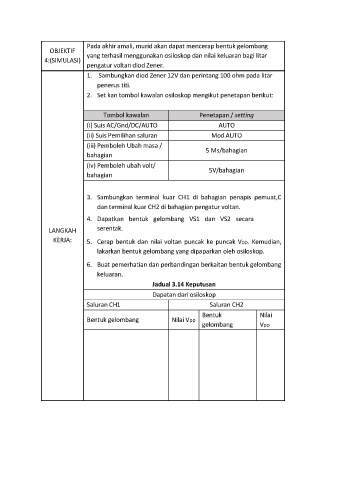

Pada akhir amali, murid akan dapat mencerap bentuk gelombang
OBJEKTIF
ang terhasil menggunakan osiloskop dan nilai keluaran bagi litar
4:(SIMULASI) yang 68 P 6
pengatur voltan diod Zener.

1. Sambungkan diod Zener 12V dan perintang 100 ohm pada litar
penerus titi.

2. Setkan tombol kawalan osiloskop mengikut penetapan berikut:

Tombol kawalan Penetapan / setting

(i) Suis AC/Gnd/DC/AUTO AUTO

(ii) Suis Pemilihan saluran Mod AUTO

iii) Pemboleh Ubah masa
(i) , / 5 Ms/bahagian
bahagian

iv) Pemboleh ubah volt
(iv) , / 5V/bahagian
bahagian

3. Sambungkan terminal kuar CH1 di bahagian penapis pemuat,C
dan terminal kuar CH2 di bahagian pengatur voltan.

4. Dapatkan bentuk gelombang VSl1 dan VS2 secara
LANGKAH serentak.

KERJA: 5. Cerap bentuk dan nilai voltan puncak ke puncak Vpp. Kemudian,
lakarkan bentuk gelombang yang dipaparkan oleh osiloskop.

6. Buat pemerhatian dan perbandingan berkaitan bentuk gelombang
keluaran.
Jadual 3.14 Keputusan

Dapatan dari osiloskop

Saluran CH1 Saluran CH2

Bentuk
Nilai
Nilai Vpp
Bentuk gelombang
Vpp
gelombang
