印前输出培训参考 TRAINING REFERENCE OF PRE-PRESS OUTPUT

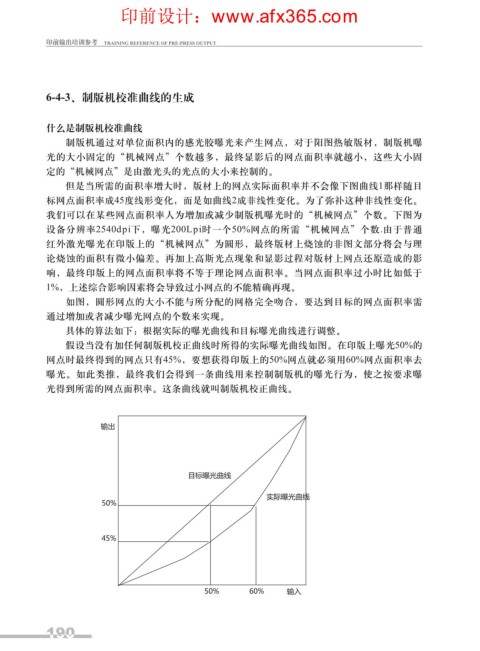

6-4-3、制版机校准曲线的生成

什么是制版机校准曲线
制版机通过对单位面积内的感光胶曝光来产生网点，对于阳图热敏版材，制版机曝

光的大小固定的“机械网点”个数越多，最终显影后的网点面积率就越小，这些大小固
定的“机械网点”是由激光头的光点的大小来控制的。
但是当所需的面积率增大时，版材上的网点实际面积率并不会像下图曲线1那样随目
标网点面积率成45度线形变化，而是如曲线2成非线性变化。为了弥补这种非线性变化。
我们可以在某些网点面积率人为增加或减少制版机曝光时的“机械网点”个数。下图为

设备分辨率2540dpi下，曝光200Lpi时一个50%网点的所需“机械网点”个数.由于普通
红外激光曝光在印版上的“机械网点”为圆形，最终版材上烧蚀的非图文部分将会与理
论烧蚀的面积有微小偏差。再加上高斯光点现象和显影过程对版材上网点还原造成的影

响，最终印版上的网点面积率将不等于理论网点面积率。当网点面积率过小时比如低于
1%，上述综合影响因素将会导致过小网点的不能精确再现。
如图，圆形网点的大小不能与所分配的网格完全吻合，要达到目标的网点面积率需
通过增加或者减少曝光网点的个数来实现。
具体的算法如下：根据实际的曝光曲线和目标曝光曲线进行调整。

假设当没有加任何制版机校正曲线时所得的实际曝光曲线如图。在印版上曝光50%的
网点时最终得到的网点只有45%，要想获得印版上的50%网点就必须用60%网点面积率去
曝光。如此类推，最终我们会得到一条曲线用来控制制版机的曝光行为，使之按要求曝

光得到所需的网点面积率。这条曲线就叫制版机校正曲线。

输出

目标曝光曲线

实际曝光曲线
50%

45%

50% 60% 输入
