印前输出培训参考 TRAINING REFERENCE OF PRE-PRESS OUTPUT

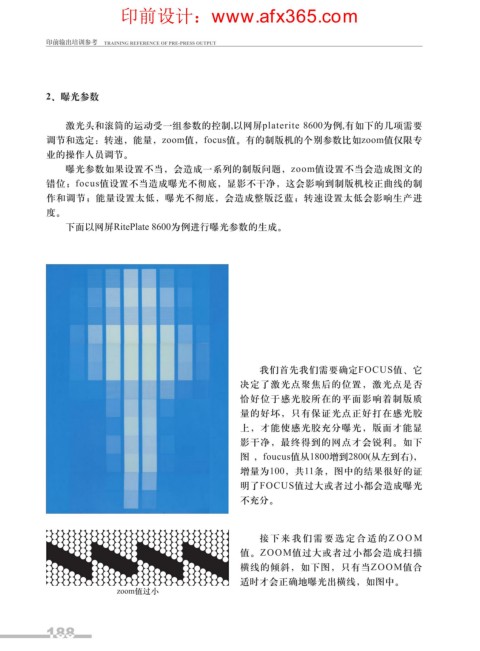

2、曝光参数

激光头和滚筒的运动受一组参数的控制,以网屏platerite 8600为例,有如下的几项需要
调节和选定：转速，能量，zoom值，focus值。有的制版机的个别参数比如zoom值仅限专
业的操作人员调节。
曝光参数如果设置不当，会造成一系列的制版问题，zoom值设置不当会造成图文的

错位；focus值设置不当造成曝光不彻底，显影不干净，这会影响到制版机校正曲线的制
作和调节；能量设置太低，曝光不彻底，会造成整版泛蓝；转速设置太低会影响生产进
度。
下面以网屏RitePlate 8600为例进行曝光参数的生成。

我们首先我们需要确定FOCUS值、它
决定了激光点聚焦后的位置，激光点是否
恰好位于感光胶所在的平面影响着制版质
量的好坏，只有保证光点正好打在感光胶

上，才能使感光胶充分曝光，版面才能显
影干净，最终得到的网点才会锐利。如下
图 ，foucus值从1800增到2800(从左到右)，
增量为100，共11条，图中的结果很好的证

明了FOCUS值过大或者过小都会造成曝光
不充分。

接下来我们需要选定合适的Z O O M

值。ZOOM值过大或者过小都会造成扫描
横线的倾斜，如下图，只有当ZOOM值合

适时才会正确地曝光出横线，如图中。
zoom值过小
