MULA

Setkan nilai n kepada 1

Perhatikan syarat yang berada di
bahagian atas gelung seperti gelung
UNTUK. Ini bermaksud syarat diuji Lampu isyarat Tidak
dahulu sebelum langkah-langkah bernyala?
dalam gelung dilaksanakan.

Ya

Paparkan nilai n

Tambah nilai n sebanyak 1

TAMAT

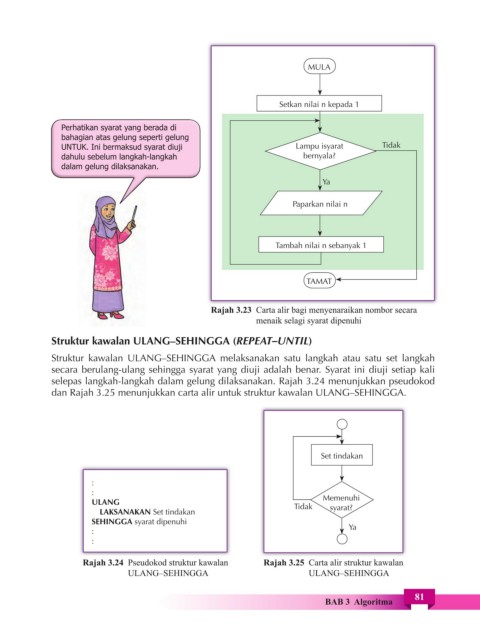

Rajah 3.23 Carta alir bagi menyenaraikan nombor secara
menaik selagi syarat dipenuhi

Struktur kawalan ULANG–SEHINGGA (REPEAT–UNTIL)
Struktur kawalan ULANG–SEHINGGA melaksanakan satu langkah atau satu set langkah
secara berulang-ulang sehingga syarat yang diuji adalah benar. Syarat ini diuji setiap kali
selepas langkah-langkah dalam gelung dilaksanakan. Rajah 3.24 menunjukkan pseudokod
dan Rajah 3.25 menunjukkan carta alir untuk struktur kawalan ULANG–SEHINGGA.

Set tindakan

:
:
ULANG Tidak Memenuhi
LAKSANAKAN Set tindakan syarat?
SEHINGGA syarat dipenuhi
: Ya
:

Rajah 3.24 Pseudokod struktur kawalan Rajah 3.25 Carta alir struktur kawalan
ULANG–SEHINGGA ULANG–SEHINGGA

81
BAB 3 Algoritma
