Aktiviti Berfikir
Aktiviti Berfi kir 3.1
Individu
Melukis carta alir dan menulis pseudokod
Mesin ATM menggunakan algoritma di bawah untuk menyemak akaun seorang pelanggan
dan memaklumkan sama ada baki dalam akaunnya mencukupi untuk membuat
pengeluaran wang yang dikehendaki.

1. Baca nombor akaun yang dimasukkan oleh pelanggan.
2. Baca jumlah wang yang hendak dikeluarkan oleh pelanggan.
3. Semak baki wang dalam akaun pelanggan.
4. Jika baki dalam akaun lebih besar daripada wang yang hendak dikeluarkan,
(a) paparkan mesej “Permintaan anda sedang diproses.”
(b) keluarkan jumlah wang yang dikehendaki.
5. Jika baki dalam akaun kurang atau sama dengan wang yang hendak
dikeluarkan, paparkan mesej “Wang dalam akaun tidak mencukupi.”
6. Tamat transaksi.

1. Lukis satu carta alir bagi mewakili algoritma ini.
2. Tulis satu pseudokod bagi algoritma ini.

Struktur kawalan pelbagai pilihan (multi selection)
Struktur kawalan pelbagai pilihan mengandungi lebih daripada dua set tindakan yang
berlainan sebagai pilihan untuk dilaksanakan. Set tindakan yang dilaksanakan bergantung
kepada pilihan syarat yang didapati benar. Rajah 3.12 dan Rajah 3.13 menunjukkan
pseudokod dan carta alir bagi struktur kawalan pelbagai pilihan.

Memenuhi Ya Set tindakan A
syarat 1?

Tidak
:
: Memenuhi Ya
JIKA memenuhi syarat 1 syarat 2? Set tindakan B
LAKSANAKAN Set tindakan A
JIKA memenuhi syarat 2 Tidak
LAKSANAKAN Set tindakan B
JIKA memenuhi syarat 3 Memenuhi Ya Set tindakan C
LAKSANAKAN Set tindakan C syarat 3?
JIKA TIDAK
LAKSANAKAN Set tindakan D Tidak
TAMAT JIKA Set tindakan D
:
:

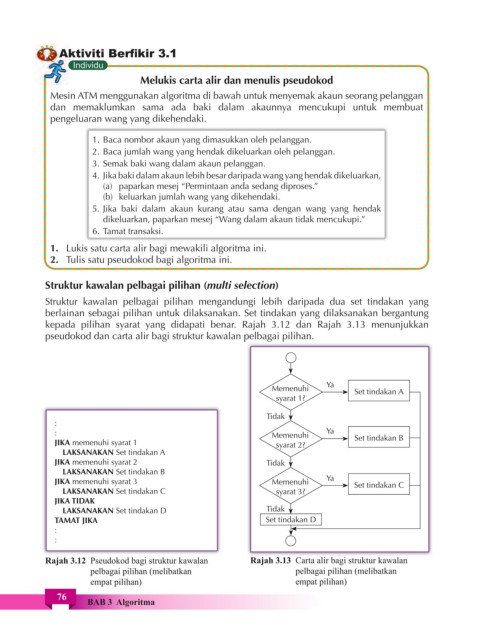

Rajah 3.12 Pseudokod bagi struktur kawalan Rajah 3.13 Carta alir bagi struktur kawalan
pelbagai pilihan (melibatkan pelbagai pilihan (melibatkan
empat pilihan) empat pilihan)
