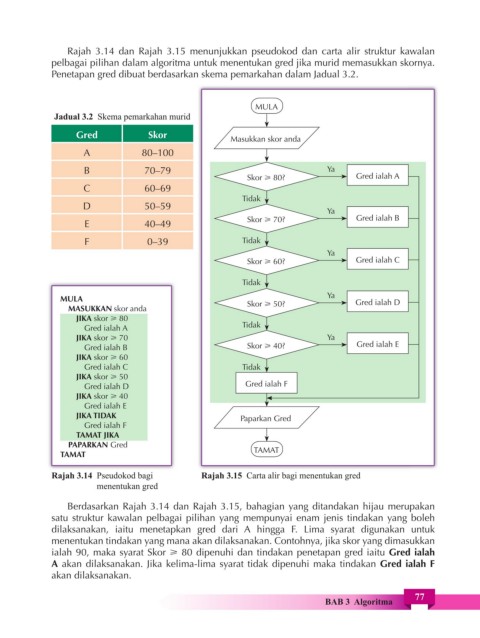

Rajah 3.14 dan Rajah 3.15 menunjukkan pseudokod dan carta alir struktur kawalan
pelbagai pilihan dalam algoritma untuk menentukan gred jika murid memasukkan skornya.
Penetapan gred dibuat berdasarkan skema pemarkahan dalam Jadual 3.2.

MULA
Jadual 3.2 Skema pemarkahan murid

Gred Skor Masukkan skor anda
A 80–100

B 70–79 Ya
Skor 80? Gred ialah A
C 60–69
Tidak
D 50–59
Ya
E 40–49 Skor 70? Gred ialah B

F 0–39 Tidak
Ya
Skor 60? Gred ialah C

Tidak
MULA Skor 50? Ya Gred ialah D
MASUKKAN skor anda
JIKA skor 80
Gred ialah A Tidak
JIKA skor 70 Ya
Gred ialah B Skor 40? Gred ialah E
JIKA skor 60
Gred ialah C Tidak
JIKA skor 50
Gred ialah D Gred ialah F
JIKA skor 40
Gred ialah E
JIKA TIDAK Paparkan Gred
Gred ialah F
TAMAT JIKA
PAPARKAN Gred
TAMAT TAMAT

Rajah 3.14 Pseudokod bagi Rajah 3.15 Carta alir bagi menentukan gred
menentukan gred

Berdasarkan Rajah 3.14 dan Rajah 3.15, bahagian yang ditandakan hijau merupakan
satu struktur kawalan pelbagai pilihan yang mempunyai enam jenis tindakan yang boleh
dilaksanakan, iaitu menetapkan gred dari A hingga F. Lima syarat digunakan untuk
menentukan tindakan yang mana akan dilaksanakan. Contohnya, jika skor yang dimasukkan
ialah 90, maka syarat Skor 80 dipenuhi dan tindakan penetapan gred iaitu Gred ialah
A akan dilaksanakan. Jika kelima-lima syarat tidak dipenuhi maka tindakan Gred ialah F
akan dilaksanakan.

77
BAB 3 Algoritma
