MODUL • Fizik TINGKATAN 5

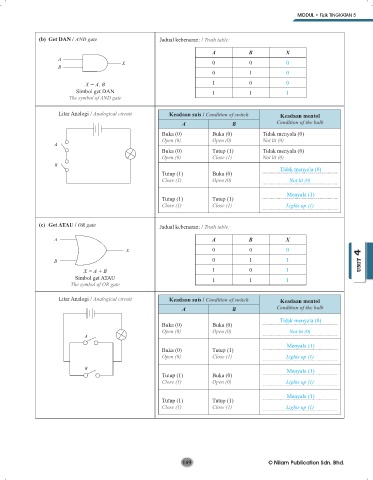

(b) Get DAN / AND gate Jadual kebenaran: / Truth table:

A B X
A 0 0 0
B X
0 1 0

X = A. B 1 0 0
Simbol get DAN 1 1 1
The symbol of AND gate

Litar Analogi / Analogical circuit Keadaan suis / Condition of switch Keadaan mentol
A B Condition of the bulb
Buka (0) Buka (0) Tidak menyala (0)
Open (0) Open (0) Not lit (0)
A
Buka (0) Tutup (1) Tidak menyala (0)
Open (0) Close (1) Not lit (0)
B Tidak menyala (0)
Tutup (1) Buka (0)
Close (1) Open (0) Not lit (0)

Menyala (1)
Tutup (1) Tutup (1)
Close (1) Close (1) Lights up (1)

(c) Get ATAU / OR gate Jadual kebenaran: / Truth table:

A A B X

X 0 0 0
B 0 1 1 UNIT 4
X = A + B 1 0 1
UNIT 4
Simbol get ATAU 1 1 1
The symbol of OR gate

Litar Analogi / Analogical circuit Keadaan suis / Condition of switch Keadaan mentol
A B Condition of the bulb
Tidak menyala (0)
Buka (0) Buka (0)
Open (0) Open (0) Not lit (0)
A
Menyala (1)
Buka (0) Tutup (1)
Open (0) Close (1) Lights up (1)

B Menyala (1)
Tutup (1) Buka (0)
Close (1) Open (0) Lights up (1)

Menyala (1)
Tutup (1) Tutup (1)
Close (1) Close (1) Lights up (1)
