MODUL • Fizik TINGKATAN 5

Latihan / Exercise

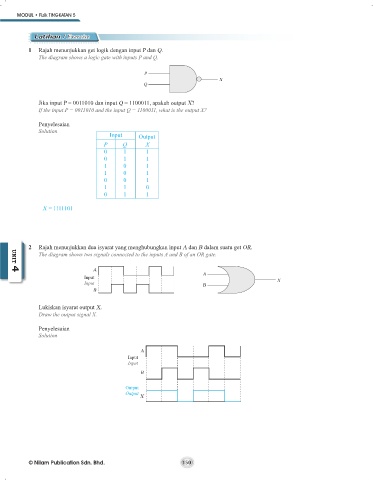

1 Rajah menunjukkan get logik dengan input P dan Q.
The diagram shows a logic gate with inputs P and Q.

P
X
Q

Jika input P = 0011010 dan input Q = 1100011, apakah output X?
If the input P = 0011010 and the input Q = 1100011, what is the output X?

Penyelesaian
Solution
Input Output
P Q X
0 1 1
0 1 1
1 0 1
1 0 1
0 0 1
1 1 0
0 1 1

X = 1111101

2 Rajah menunjukkan dua isyarat yang menghubungkan input A dan B dalam suatu get OR.
The diagram shows two signals connected to the inputs A and B of an OR gate. UNIT 4

A
UNIT 4
Input A X
Input B
B

Lukiskan isyarat output X.
Draw the output signal X.

Penyelesaian
Solution

A
Input
Input
B

Output
Output
X

© Nilam Publication Sdn. Bhd. 150
