MODUL • Fizik TINGKATAN 5

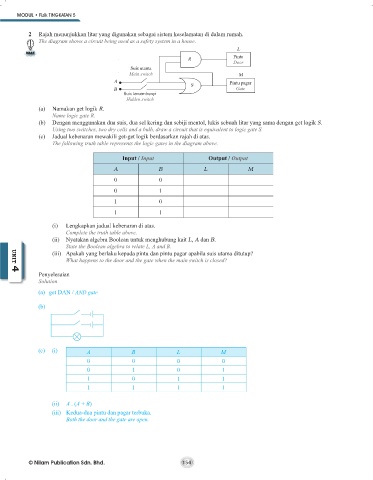

2 Rajah menunjukkan litar yang digunakan sebagai sistem keselamatan di dalam rumah.
The diagram shows a circuit being used as a safety system in a house.
L
KBAT
R Pintu
Door
Suis utama
Main switch M
A Pintu pagar
S
B Gate
Suis tersembunyi
Hidden switch
(a) Namakan get logik R.
Name logic gate R.
(b) Dengan menggunakan dua suis, dua sel kering dan sebiji mentol, lukis sebuah litar yang sama dengan get logik S.
Using two switches, two dry cells and a bulb, draw a circuit that is equivalent to logic gate S.
(c) Jadual kebenaran mewakili get-get logik berdasarkan rajah di atas.
The following truth table represents the logic gates in the diagram above.

Input / Input Output / Output
A B L M

0 0
0 1
1 0
1 1

(i) Lengkapkan jadual kebenaran di atas.
Complete the truth table above.
(ii) Nyatakan algebra Boolean untuk menghubung kait L, A dan B.
State the Boolean algebra to relate L, A and B.
(iii) Apakah yang berlaku kepada pintu dan pintu pagar apabila suis utama ditutup?
What happens to the door and the gate when the main switch is closed? UNIT 4

Penyelesaian
UNIT 4
Solution
(a) get DAN / AND gate

(b)

(c) (i) A B L M
0 0 0 0
0 1 0 1
1 0 1 1
1 1 1 1

(ii) A . (A + B)
(iii) Kedua-dua pintu dan pagar terbuka.
Both the door and the gate are open.
