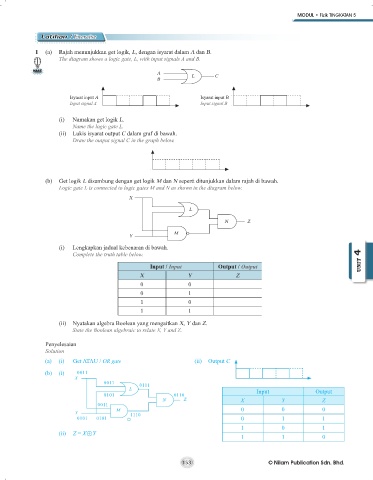

Page 152 - Softcopy for Teachers buku kerja + nota Nilam Publications

MODUL • Fizik TINGKATAN 5

Latihan / Exercise

1 (a) Rajah menunjukkan get logik, L, dengan isyarat dalam A dan B.
The diagram shows a logic gate, L, with input signals A and B.

KBAT
A L C
B

Isyarat input A Isyarat input B
Input signal A Input signal B

(i) Namakan get logik L.
Name the logic gate L.
(ii) Lukis isyarat output C dalam graf di bawah.
Draw the output signal C in the graph below.

(b) Get logik L disambung dengan get logik M dan N seperti ditunjukkan dalam rajah di bawah.
Logic gate L is connected to logic gates M and N as shown in the diagram below.

X
L

N Z
M
Y
(i) Lengkapkan jadual kebenaran di bawah.
Complete the truth table below.

Input / Input Output / Output UNIT 4
X Y Z
UNIT 4
0 0
0 1
1 0
1 1

(ii) Nyatakan algebra Boolean yang mengaitkan X, Y dan Z.
State the Boolean algebraic to relate X, Y and Z.

Penyelesaian
Solution
(a) (i) Get ATAU / OR gate (ii) Output C
(b) (i) 0011
X
0011 0111
L Input Output
0101 0110
N Z X Y Z
0011
M 0 0 0
Y 1110
0101 0101 0 1 1
1 0 1
(ii) Z = X + Y
1 1 0
