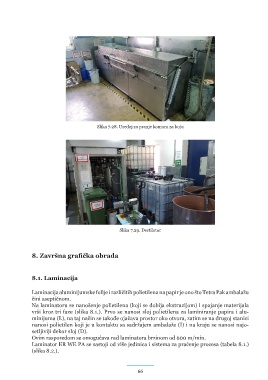

Slika 7.28. Uređaj za pranje komora za boju

Slika 7.29. Destilator

8. Završna grafička obrada

8.1. Laminacija

Laminacija aluminijumske folije i različitih polietilena na papir je ono što Tetra Pak ambalažu
čini aseptičnom.
Na laminatoru se nanošenje polietilena (koji se dobija ekstruzijom) i spajanje materijala
vrši kroz tri faze (slika 8.1.). Prvo se nanosi sloj polietilena za laminiranje papira i alu-
minijuma (L), na taj način se takođe ojačava prostor oko otvora, zatim se na drugoj stanici
nanosi polietilen koji je u kontaktu sa sadržajem ambalaže (I) i na kraju se nanosi najo-
setljiviji dekor sloj (D).
Ovim rasporedom se omogućava rad laminatora brzinom od 600 m/min.
Laminator ER WE PA se sastoji od više jedinica i sistema za praćenje procesa (tabela 8.1.)
(slika 8.2.).
