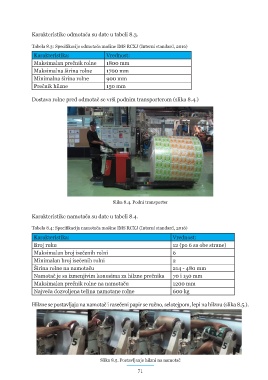

Page 71 - Diplomski rad - Sasa Petrovic - GI 11-2012

Karakteristike odmotača su date u tabeli 8.3.

Tabela 8.3: Specifikacija odmotača mašine IMS RCXJ (Interni standard, 2016)
Karakteristika: Vrednost:
Maksimalan prečnik rolne 1800 mm

Maksimalna širina rolne 1700 mm
Minimalna širina rolne 900 mm
Prečnik hilzne 150 mm

Dostava rolne pred odmotač se vrši podnim transporterom (slika 8.4.)

Slika 8.4. Podni transporter

Karakteristike namotača su date u tabeli 8.4.

Tabela 8.4: Specifikacija namotača mašine IMS RCXJ (Interni standard, 2016)

Karakteristika: Vrednost:
Broj ruku 12 (po 6 sa obe strane)
Maksimalan broj isečenih rolni 6
Minimalan broj isečenih rolni 2
Širina rolne na namotaču 214 - 480 mm

Namotač je sa izmenjivim konusima za hilzne prečnika 70 i 150 mm
Maksimalan prečnik rolne na namotaču 1200 mm
Najveća dozvoljena težina namotane rolne 600 kg

Hilzne se postavljaju na namotač i rasečeni papir se ručno, selotejpom, lepi na hilznu (slika 8.5.).

Slika 8.5. Postavljanje hilzni na namotač

71
