NO KOD/ CODE NO ME-020-2-2012/M04/KP(1/1) Muka: 16 Drp: 29

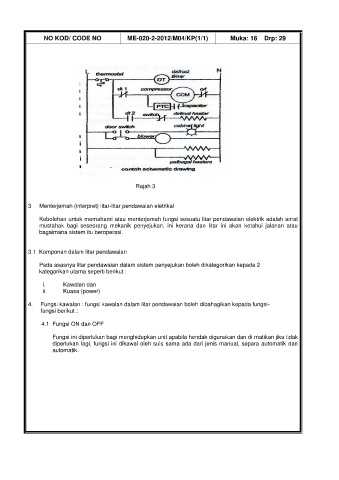

Rajah 3

3 Menterjemah (interpret) litar-litar pendawaian eletrikal

Kebolehan untuk memahami atau menterjemah fungsi sesuatu litar pendawaian elektrik adalah amat
mustahak bagi seseorang mekanik penyejukan, ini kerana dan litar ini akan ketahui jalanan atau
bagaimana sistem itu beroperasi.

3.1 Komponan dalam litar pendawaian

Pada asasnya litar pendawaian dalam sistem penyejukan boleh dikategorikan kepada 2
kategorikan utama seperti berikut :

i. Kawalan dan
ii. Kuasa (power)

4. Fungsi kawalan : fungsi kawalan dalam litar pendawaian boleh dibahagikan kepada fungsi-
fungsi berikut :

4.1 Fungsi ON dan OFF

Fungsi ini diperlukan bagi menghidupkan unit apabila hendak digunakan dan di matikan jika tidak
diperlukan lagi, fungsi ini dikawal oleh suis sama ada dari jenis manual, separa automatik dan
automatik.
