6 Jalanan litar

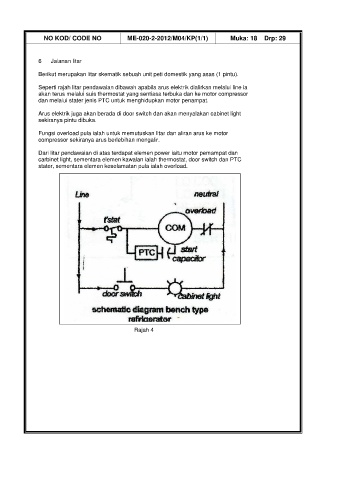

Berikut merupakan litar skematik sebuah unit peti domestik yang asas (1 pintu).
Seperti rajah litar pendawaian dibawah apabila arus elektrik dialirkan melalui line ia
akan terus melalui suis thermostat yang sentiasa terbuka dan ke motor compressor
dan melalui stater jenis PTC untuk menghidupkan motor penampat.
Arus elektrik juga akan berada di door switch dan akan menyalakan cabinet light
sekiranya pintu dibuka.
Fungsi overload pula ialah untuk memutuskan litar dan aliran arus ke motor
compressor sekiranya arus berlebihan mengalir.
Dari litar pendawaian di atas terdapat elemen power iaitu motor pemampat dan
carbinet light, sementara elemen kawalan ialah thermostat, door switch dan PTC
stater, sementara elemen keselamatan pula ialah overload.
Rajah 4
