Kod Kertas MPP1013 – C02 Page 3 of 34
Pemampat jenis salingan
Pemampat salingan terbahagi kepada tiga jenis iaitu;
1. Pemampat salingan jenis terbuka (open type)
2. Pemampat Salingan jenis tertutup (hermatic)
3. pemampat salingan separa hermetic (semi hermetic)
Pemampat Salingan Terbuka (open type compressor)
Pemampat salingan jenis terbuka dapat dikenali dengan hujung sebahagian dari kranshaf terkeluar dari
badan pemampat tersebut. Pemasangan pemampat jenis ini dengan boldan nat. Pemampat jenis
terbuka ini digerakkan secara pacuan luaran dengan menggunakan motor elektrik, enjin diesel,
janakuasa dan lain-lain.
Kelemahan pemampat salingan terbuka ialah senang berlaku kebocoran di bahagian sambungan
komponen pemampat terutamanya dibahagian bahu kranshaf.
Kelebihannya pula ia senang untuk dibaiki kerosakannya dan ia boleh menggunakan berbagai-bagai jenis
tenaga dari luar seperti motor elektrik, enjin diesel, janakuasa dan lain-lain.
Injap Injap Injap
sedutan discas sedutan
Fly wheel
Kebok
Pis
to
n
Piston
Silinder
Rod rangkai
krankase
Low pressure
control connection
Pipe plug Shaft
Steel bearing Seal assembly

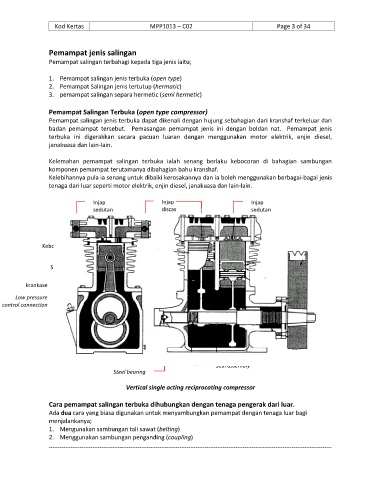

Vertical single acting reciprocating compressor
Cara pemampat salingan terbuka dihubungkan dengan tenaga pengerak dari luar.
Ada dua cara yang biasa digunakan untuk menyambungkan pemampat dengan tenaga luar bagi
menjalankanya;
1. Mengunakan sambungan tali sawat (belting)
2. Menggunakan sambungan penganding (coupling)
------------------------------------------------------------------------------------------------------------------------------------------------------------
