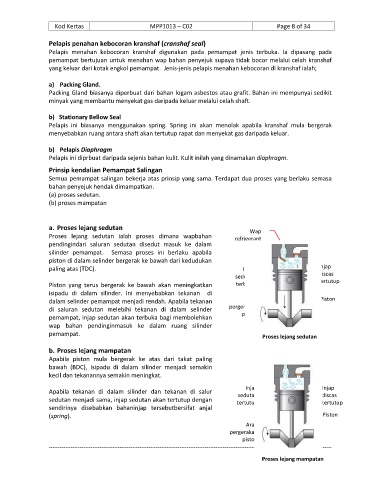

Kod Kertas MPP1013 – C02 Page 8 of 34

Pelapis penahan kebocoran kranshaf (cranshaf seal)
Pelapis menahan kebocoran kranshaf digunakan pada pemampat jenis terbuka. Ia dipasang pada
pemampat bertujuan untuk menahan wap bahan penyejuk supaya tidak bocor melalui celah kranshaf
yang keluar dari kotak engkol pemampat. Jenis-jenis pelapis menahan kebocoran di kranshaf ialah;

a) Packing Gland.
Packing Gland biasanya diperbuat dari bahan logam asbestos atau grafit. Bahan ini mempunyai sedikit
minyak yang membantu menyekat gas daripada keluar melalui celah shaft.

b) Stationary Bellow Seal
Pelapis ini biasanya menggunakan spring. Spring ini akan menolak apabila kranshaf mula bergerak
menyebabkan ruang antara shaft akan tertutup rapat dan menyekat gas daripada keluar.

b) Pelapis Diaphragm
Pelapis ini diprbuat daripada sejenis bahan kulit. Kulit inilah yang dinamakan diaphragm.
Prinsip kendalian Pemampat Salingan
Semua pemampat salingan bekerja atas prinsip yang sama. Terdapat dua proses yang berlaku semasa
bahan penyejuk hendak dimampatkan.
(a) proses sedutan.
(b) proses mampatan

a. Proses lejang sedutan
Wap
Proses lejang sedutan ialah proses dimana wapbahan refrigerant
pendingindari saluran sedutan disedut masuk ke dalam masuk
silinder pemampat. Semasa proses ini berlaku apabila
piston di dalam selinder bergerak ke bawah dari kedudukan
paling atas (TDC). Injap Injap
sedutan discas
Piston yang terus bergerak ke bawah akan meningkatkan terbuka tertutup
isipadu di dalam silinder. Ini menyebabkan tekanan di
dalam selinder pemampat menjadi rendah. Apabila tekanan Arah Piston
pergerakan
di saluran sedutan melebihi tekanan di dalam selinder
piston
pemampat, injap sedutan akan terbuka bagi membolehkan
wap bahan pendinginmasuk ke dalam ruang silinder
pemampat. Proses lejang sedutan

b. Proses lejang mampatan
Apabila piston mula bergerak ke atas dari takat paling
bawah (BDC), isipadu di dalam silinder menjadi semakin
kecil dan tekanannya semakin meningkat.

Injap Injap
Apabila tekanan di dalam silinder dan tekanan di salur
sedutan discas
sedutan menjadi sama, injap sedutan akan tertutup dengan
tertutup tertutup
sendirinya disebabkan bahaninjap tersebutbersifat anjal
(spring). Piston
Arah
pergerakan
piston
------------------------------------------------------------------------------------------------------------------------------------------------------------

Proses lejang mampatan
