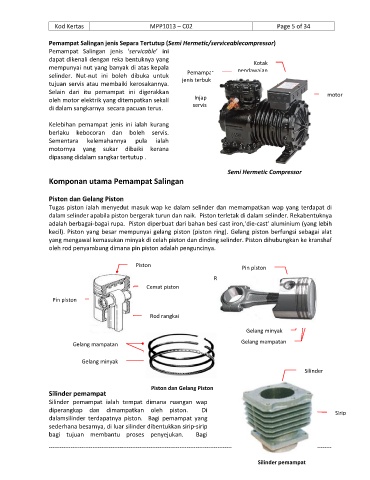

Kod Kertas MPP1013 – C02 Page 5 of 34

Pemampat Salingan jenis Separa Tertutup (Semi Hermetic/serviceablecompressor)
Pemampat Salingan jenis ‘servicable’ ini
dapat dikenali dengan reka bentuknya yang
Kotak
mempunyai nut yang banyak di atas kepala pendawaian
selinder. Nut-nut ini boleh dibuka untuk Pemampat
tujuan servis atau membaiki kerosakannya. jenis terbuka
Selain dari itu pemampat ini digerakkan motor
oleh motor elektrik yang ditempatkan sekali Injap
servis
di dalam sangkarnya secara pacuan terus.

Kelebihan pemampat jenis ini ialah kurang
berlaku kebocoran dan boleh servis.
Sementara kelemahannya pula ialah
motornya yang sukar dibaiki kerana
dipasang didalam sangkar tertutup .

Semi Hermetic Compressor
Komponan utama Pemampat Salingan

Piston dan Gelang Piston
Tugas piston ialah menyedut masuk wap ke dalam selinder dan memampatkan wap yang terdapat di
dalam selinder apabila piston bergerak turun dan naik. Piston terletak di dalam selinder. Rekabentuknya
adalah berbagai-bagai rupa. Piston diperbuat dari bahan besi cast iron,‘die-cast’ aluminium (yang lebih
kecil). Piston yang besar mempunyai gelang piston (piston ring). Gelang piston berfungsi sebagai alat
yang mengawal kemasukan minyak di celah piston dan dinding selinder. Piston dihubungkan ke kranshaf
oleh rod penyambung dimana pin piston adalah penguncinya.

Piston Pin piston

Rod rangkai
Cemat piston
Pin piston

Rod rangkai
Piston
Gelang minyak
Gelang mampatan
Gelang mampatan

Gelang minyak

Silinder

Piston dan Gelang Piston
Silinder pemampat
Silinder pemampat ialah tempat dimana ruangan wap
diperangkap dan dimampatkan oleh piston. Di Sirip
dalamsilinder terdapatnya piston. Bagi pemampat yang
sederhana besarnya, di luar silinder dibentukkan sirip-sirip
bagi tujuan membantu proses penyejukan. Bagi

------------------------------------------------------------------------------------------------------------------------------------------------------------

Silinder pemampat
