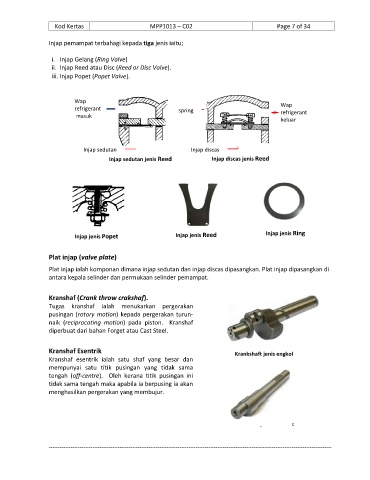

Injap pemampat terbahagi kepada tiga jenis iaitu;

i. Injap Gelang (Ring Valve)
ii. Injap Reed atau Disc (Reed or Disc Valve).
iii. Injap Popet (Popet Vaive).

Wap Wap
refrigerant
spring refrigerant
masuk
keluar

Injap sedutan Injap discas

Injap sedutan jenis Reed Injap discas jenis Reed

Injap jenis Popet Injap jenis Reed Injap jenis Ring

Plat injap (valve plate)

Plat injap ialah komponan dimana injap sedutan dan injap discas dipasangkan. Plat injap dipasangkan di
antara kepala selinder dan permukaan selinder pemampat.

Kranshaf (Crank throw crakshaf).
Tugas kranshaf ialah menukarkan pergerakan
pusingan (rotory motion) kepada pergerakan turun-
naik (reciprocating motion) pada piston. Kranshaf
diperbuat dari bahan Forget atau Cast Steel.

Kranshaf Esentrik Krankshaft jenis engkol
Kranshaf esentrik ialah satu shaf yang besar dan
mempunyai satu titik pusingan yang tidak sama
tengah (off-centre). Oleh kerana titik pusingan ini
tidak sama tengah maka apabila ia berpusing ia akan
menghasilkan pergerakan yang membujur.

Krankshaft jenis esentrik

------------------------------------------------------------------------------------------------------------------------------------------------------------
