pemampat yang besar pula di sekeliling pemampat
dibentuk lubang-lubang air mengalir bagi tujuan
menyejukkan selinder semasa pemampat berfungsi.
Selinder biasanya dibuat dari bahan besi tuang (cast iron)
atau dari bahan aluminium.

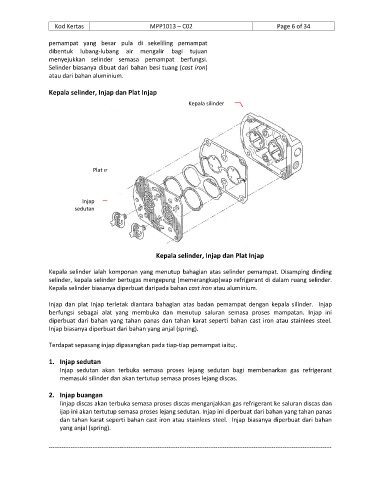

Kepala selinder, Injap dan Plat Injap
Kepala silinder

Gasket kepala
silinder

Spring injap

discas
Injap discas

Plat Injap

Injap
sedutan
n

Kepala selinder, Injap dan Plat Injap

Kepala selinder ialah komponan yang menutup bahagian atas selinder pemampat. Disamping dinding
selinder, kepala selinder bertugas mengepung (memerangkap)wap refrigerant di dalam ruang selinder.
Kepala selinder biasanya diperbuat daripada bahan cast iron atau aluminium.

Injap dan plat Injap terletak diantara bahagian atas badan pemampat dengan kepala silinder. Injap
berfungsi sebagai alat yang membuka dan menutup saluran semasa proses mampatan. Injap ini
diperbuat dari bahan yang tahan panas dan tahan karat seperti bahan cast iron atau stainlees steel.
Injap biasanya diperbuat dari bahan yang anjal (spring).

Terdapat sepasang injap dipasangkan pada tiap-tiap pemampat iaitu;.

1. Injap sedutan
Injap sedutan akan terbuka semasa proses lejang sedutan bagi membenarkan gas refrigerant
memasuki silinder dan akan tertutup semasa proses lejang discas.

2. Injap buangan
Iinjap discas akan terbuka semasa proses discas menganjakkan gas refrigerant ke saluran discas dan
ijap ini akan tertutup semasa proses lejang sedutan. Injap ini diperbuat dari bahan yang tahan panas
dan tahan karat seperti bahan cast iron atau stainlees steel. Injap biasanya diperbuat dari bahan
yang anjal (spring).

------------------------------------------------------------------------------------------------------------------------------------------------------------
