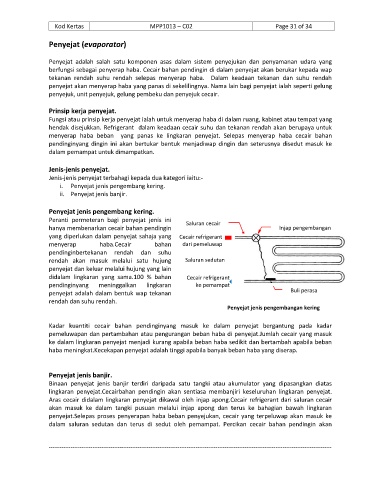

Penyejat (evaporator)

Penyejat adalah salah satu komponen asas dalam sistem penyejukan dan penyamanan udara yang
berfungsi sebagai penyerap haba. Cecair bahan pendingin di dalam penyejat akan berukar kepada wap
tekanan rendah suhu rendah selepas menyerap haba. Dalam keadaan tekanan dan suhu rendah
penyejat akan menyerap haba yang panas di sekelilingnya. Nama lain bagi penyejat ialah seperti gelung
penyejuk, unit penyejuk, gelung pembeku dan penyejuk cecair.

Prinsip kerja penyejat.
Fungsi atau prinsip kerja penyejat ialah untuk menyerap haba di dalam ruang, kabinet atau tempat yang
hendak disejukkan. Refrigerant dalam keadaan cecair suhu dan tekanan rendah akan berupaya untuk
menyerap haba beban yang panas ke lingkaran penyejat. Selepas menyerap haba cecair bahan
pendinginyang dingin ini akan bertukar bentuk menjadiwap dingin dan seterusnya disedut masuk ke
dalam pemampat untuk dimampatkan.

Jenis-jenis penyejat.
Jenis-jenis penyejat terbahagi kepada dua kategori iaitu:-
i. Penyejat jenis pengembang kering.
ii. Penyejat jenis banjir.

Penyejat jenis pengembang kering.
Peranti permeteran bagi penyejat jenis ini Saluran cecair
hanya membenarkan cecair bahan pendingin Injap pengembangan
yang diperlukan dalam penyejat sahaja yang Cecair refrigerant
menyerap haba.Cecair bahan dari pemeluwap
pendinginbertekanan rendah dan suhu
rendah akan masuk melalui satu hujung Saluran sedutan Gelung penyejat
penyejat dan keluar melalui hujung yang lain
didalam lingkaran yang sama.100 % bahan Cecair refrigerant
pendinginyang meninggalkan lingkaran ke pemampat
Buli perasa
penyejat adalah dalam bentuk wap tekanan
rendah dan suhu rendah.
Penyejat jenis pengembangan kering

Kadar kuantiti cecair bahan pendinginyang masuk ke dalam penyejat bergantung pada kadar
pemeluwapan dan pertambahan atau pengurangan beban haba di penyejat.Jumlah cecair yang masuk
ke dalam lingkaran penyejat menjadi kurang apabila beban haba sedikit dan bertambah apabila beban
haba meningkat.Kecekapan penyejat adalah tinggi apabila banyak beban haba yang diserap.

Penyejat jenis banjir.
Binaan penyejat jenis banjir terdiri daripada satu tangki atau akumulator yang dipasangkan diatas
lingkaran penyejat.Cecairbahan pendingin akan sentiasa membanjiri keseluruhan lingkaran penyejat.
Aras cecair didalam lingkaran penyejat dikawal oleh injap apong.Cecair refrigerant dari saluran cecair
akan masuk ke dalam tangki pusuan melalui injap apong dan terus ke bahagian bawah lingkaran
penyejat.Selepas proses penyerapan haba beban penyejukan, cecair yang terpeluwap akan masuk ke
dalam saluran sedutan dan terus di sedut oleh pemampat. Percikan cecair bahan pendingin akan

------------------------------------------------------------------------------------------------------------------------------------------------------------
