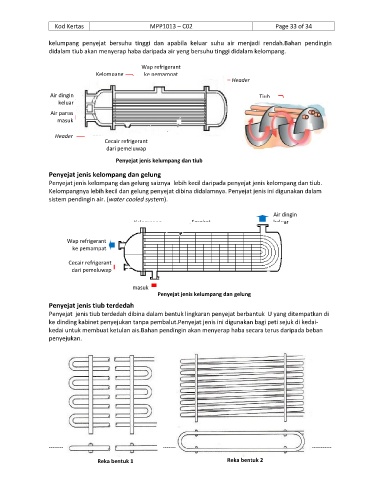

Kod Kertas MPP1013 – C02 Page 33 of 34

kelumpang penyejat bersuhu tinggi dan apabila keluar suhu air menjadi rendah.Bahan pendingin
didalam tiub akan menyerap haba daripada air yeng bersuhu tinggi didalam kelompang.

Wap refrigerant
Kelompang ke pemampat
Header

Air dingin Tiub
keluar

Air panas
masuk

Header Tiub
Cecair refrigerant
dari pemeluwap Plat sesekat

Penyejat jenis kelumpang dan tiub

Penyejat jenis kelompang dan gelung
Penyejat jenis kelompang dan gelung saiznya lebih kecil daripada penyejat jenis kelompang dan tiub.
Kelompangnya lebih kecil dan gelung penyejat dibina didalamnya. Penyejat jenis ini digunakan dalam
sistem pendingin air. (water cooled system).

Air dingin
Kelompang Sesekat keluar

Wap refrigerant
ke pemampat

Cecair refrigerant
dari pemeluwap
Air panas Gelung tiub
masuk
Penyejat jenis kelumpang dan gelung

Penyejat jenis tiub terdedah
Penyejat jenis tiub terdedah dibina dalam bentuk lingkaran penyejat berbantuk U yang ditempatkan di
ke dinding kabinet penyejukan tanpa pembalut.Penyejat jenis ini digunakan bagi peti sejuk di kedai-
kedai untuk membuat ketulan ais.Bahan pendingin akan menyerap haba secara terus daripada beban
penyejukan.

------------------------------------------------------------------------------------------------------------------------------------------------------------

Reka bentuk 1 Reka bentuk 2
