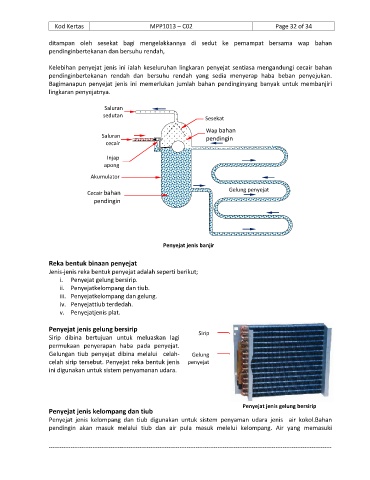

Page 32 - KP.MPP1013-C02-2.0- (2.1 - 2.7)

Kod Kertas MPP1013 – C02 Page 32 of 34

ditampan oleh sesekat bagi mengelakkannya di sedut ke pemampat bersama wap bahan
pendinginbertekanan dan bersuhu rendah,

Kelebihan penyejat jenis ini ialah keseluruhan lingkaran penyejat sentiasa mengandungi cecair bahan
pendinginbertekanan rendah dan bersuhu rendah yang sedia menyerap haba beban penyejukan.
Bagimanapun penyejat jenis ini memerlukan jumlah bahan pendinginyang banyak untuk membanjiri
lingkaran penyejatnya.

Saluran
sedutan Sesekat

Wap bahan
Saluran pendingin
cecair

Injap
apong

Akumulator

Cecair bahan Gelung penyejat
pendingin

Penyejat jenis banjir

Reka bentuk binaan penyejat
Jenis-jenis reka bentuk penyejat adalah seperti berikut;
i. Penyejat gelung bersirip.
ii. Penyejatkelompang dan tiub.
iii. Penyejatkelompang dan gelung.
iv. Penyejattiub terdedah.
v. Penyejatjenis plat.

Penyejat jenis gelung bersirip Sirip
Sirip dibina bertujuan untuk meluaskan lagi
permukaan penyerapan haba pada penyejat.
Gelungan tiub penyejat dibina melalui celah- Gelung
celah sirip tersebut. Penyejat reka bentuk jenis penyejat
ini digunakan untuk sistem penyamanan udara.

Penyejat jenis gelung bersirip
Penyejat jenis kelompang dan tiub
Penyejat jenis kelompang dan tiub digunakan untuk sistem penyaman udara jenis air kokol.Bahan
pendingin akan masuk melalui tiub dan air pula masuk melelui kelompang. Air yang memasuki

------------------------------------------------------------------------------------------------------------------------------------------------------------
