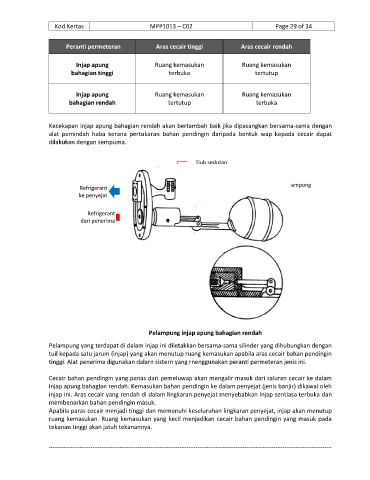

Page 29 - KP.MPP1013-C02-2.0- (2.1 - 2.7)

Kod Kertas MPP1013 – C02 Page 29 of 34

Peranti permeteran Aras cecair tinggi Aras cecair rendah

Injap apung Ruang kemasukan Ruang kemasukan
bahagian tinggi terbuka tertutup

Injap apung Ruang kemasukan Ruang kemasukan
bahagian rendah tertutup terbuka

Kecekapan injap apung bahagian rendah akan bertambah baik jika dipasangkan bersama-sama dengan
alat pemindah haba kerana pertukaran bahan pendingin daripada bentuk wap kepada cecair dapat
dilakukan dengan sempuma.

Tiub sedutan

Jarring kembalian
Pelampong
Refrigerant minyak

ke penyejat

Jarum
Refrigerant
dari penerima

Pelampung injap apung bahagian rendah

Pelampung yang terdapat di dalam injap ini diletakkan bersama-sama silinder yang dihubungkan dengan
tuil kepada satu jarum (injap) yang akan menutup ruang kemasukan apabila aras cecair bahan pendingin
tinggi. Alat penerima digunakan dalarn sistern yang rnenggunakan peranti permeteran jenis ini.

Cecair bahan pendingin yang panas dari pemeluwap akan mengalir masuk dari saluran cecair ke dalam
injap apung bahagian rendah. Kemasukan bahan pendingin ke dalam penyejat (jenis banjir) dikawal oleh
injap ini. Aras cecair yang rendah di dalam lingkaran penyejat menyebabkan injap sentiasa terbuka dan
membenarkan bahan pendingin masuk.
Apabila paras cecair menjadi tinggi dan memenuhi keseluruhan lingkaran penyejat, injap akan menutup
ruang kemasukan. Ruang kemasukan yang kecil menjadikan cecair bahan pendingin yang masuk pada
tekanan tinggi akan jatuh tekanannya.

------------------------------------------------------------------------------------------------------------------------------------------------------------
