Diagrams

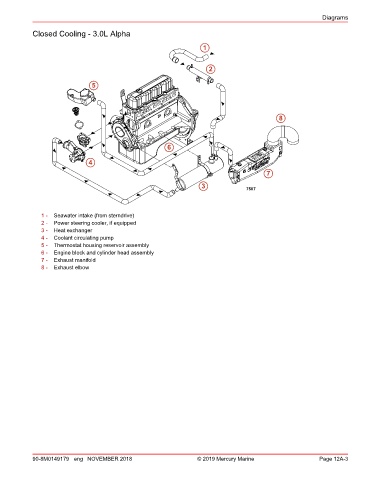

            Closed Cooling ‑ 3.0L Alpha

                                                                    1



                                                                      2

                               5





                                                                                             8




                                                        6

                              4
                                                                                         7

                                                                    3             7507




               1 -  Seawater intake (from sterndrive)
               2 -  Power steering cooler, if equipped
               3 -  Heat exchanger
               4 -  Coolant circulating pump
               5 -  Thermostat housing reservoir assembly
               6 -  Engine block and cylinder head assembly
               7 -  Exhaust manifold
               8 -  Exhaust elbow






































            90-8M0149179 eng NOVEMBER 2018                        © 2019 Mercury Marine                    Page 12A-3
