เคมีสำหรับครู 2 (Chem. for teachers 2) 139

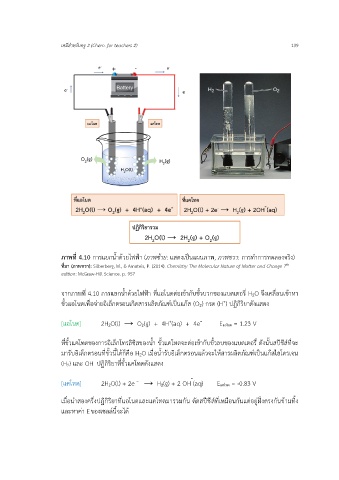

ภาพที่ 4.10 การแยกน้ำด้วยไฟฟ้า (ภาพซ้าย: แสดงเป็นแผนภาพ, ภาพขวา: การทำการทดลองจริง)
th
ที่มา (ภาพขวา): Silberberg, M., & Amateis, P. (2014). Chemistry The Molecular Nature of Matter and Change 7
edition: McGraw-Hill Science. p. 957

จากภาพที่ 4.10 การแยกน้ำด้วยไฟฟ้า ที่แอโนดต่อเข้ากับขั้วบวกของแบตเตอรี่ H2O จึงเคลื่อนเข้าหา
ขั้วแอโนดเพื่อจ่ายอิเล็กตรอนเกิดสารผลิตภัณฑ์เป็นแก๊ส (O2) กรด (H ) ปฏิกิริยาดังแสดง
+

+
[แอโนด] 2H2O(l) → O2(g) + 4H (aq) + 4eˉ Eแอโนด = 1.23 V

ิ
ที่ขั้วแคโทดของการอเล็กโทรลิซิสของน้ำ ขั้วแคโทดจะต่อเข้ากับขั้วลบของแบตเตอรี่ ดังนั้นสปีชีส์ที่จะ
มารับอิเล็กตรอนที่ขั้วนี้ได้ก็คือ H2O เมื่อน้ำรับอิเล็กตรอนแล้วจะให้สารผลิตภัณฑ์เป็นแก๊สไฮโดรเจน
-
(H2) และ OH ปฏิกิริยาที่ขั้วแคโทดดังแสดง

ˉ
[แคโทด] 2H2O(l) + 2e ˉ → H2(g) + 2 OH (aq) Eแคโทด = -0.83 V

เมื่อนำสองครึ่งปฏิกิริยาที่แอโนดและแคโทดมารวมกัน ตัดสปีชีส์ที่เหมือนกันแต่อยู่ฝั่งตรงกันข้ามทิ้ง
และหาค่า Eของเซลล์นี้จะได้
