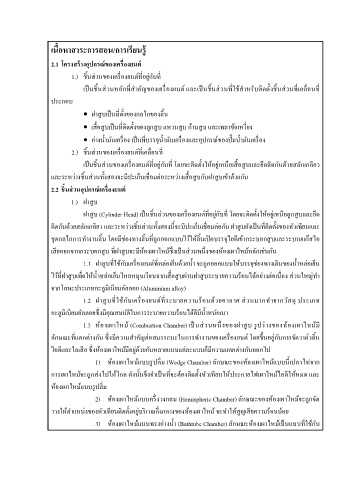

เนื้อหาสาระการสอน/การเรียนรู้

2.1 โครงสร้างอุปกรณ์ของเครื่องยนต์

1.) ชิ้นส่วนของเครื่องยนต์ที่อยู่กับที่
เป็นชิ้นส่วนหลักที่ส าคัญของเครื่องยนต์ และเป็นชิ้นส่วนที่ใช้ส าหรับติดตั้งชิ้นส่วนที่เคลื่อนที่

ประกอบ

 ฝาสูบเป็นที่ตั้งของกลไกของลิ้น
 เสื้อสูบเป็นที่ติดตั้งของลูกสูบ แหวนสูบ ก้านสูบ และเพลาข้อเหวี่ยง

 อ่างน ้ามันเครื่อง เป็นที่บรรจุน ้ามันเครื่องและอุปกรณ์ของปั๊มน ้ามันเครื่อง

2.) ชิ้นส่วนของเครื่องยนต์ที่เคลื่อนที่

เป็นชิ้นส่วนของเครื่องยนต์ที่อยู่กับที่ โดยจะติดตั้งให้อยู่เหนือเสื้อสูบและยึดติดกันด้วยสลักเกลียว

และระหว่างชิ้นส่วนทั้งสองจะมีปะเก็นเชื่อมต่อระหว่างเสื้อสูบกับฝาสูบเข้าด้วยกัน
2.2 ชิ้นส่วนอุปกรณ์เครื่องยนต์

1.) ฝาสูบ

ฝาสูบ (Cylinder Head) เป็นชิ้นส่วนของเครื่องยนต์ที่อยู่กับที่ โดยจะติดตั้งให้อยู่เหนือลูกสูบและยึด
ติดกันด้วยสลักเกลียว และระหว่างชิ้นส่วนทั้งสองนี้จะมีปะเก็นเชื่อมต่อกัน ฝาสูบยังเป็นที่ติดตั้งของหัวเทียนและ

ชุดกลไกการท างานลิ้น โดยมีช่องทางลิ้นที่ถูกออกแบบไว้ให้ลิ้นเปิดบรรจุไอดีเข้ากระบอกสูบและระบายแก๊สไอ

เสียออกจากกระบอกสูบ ที่ฝาสูบจะมีห้องเผาไหม้ซึ่งเป็นส่วนหนึ่งของห้องเผาไหม้หลักเช่นกัน
1.1 ฝาสูบที่ใช้กับเครื่องยนต์ที่หล่อเย็นด้วยน ้า จะถูกออกแบบให้บรรจุช่องทางเดินของน ้าหล่อเย็น

ไว้ที่ฝาสูบเพื่อให้น ้าหล่อเย็นไหลหมุนเวียนจากเสื้อสูบผ่านฝาสูบระบายความร้อนได้อย่างต่อเนื่อง ส่วนใหญ่ท า

จากโลหะประเภทอะลูมิเนียมอัลลอย (Aluminium alloy)
1.2 ฝาสูบที่ใช้กับเครื่องยนต์ที่ระบายความร้อนด้วยอากาศ ส่วนมากท าจากวัสดุ ประเภท

อะลูมิเนียมอัลลอยซึ่งมีคุณสมบัติในการระบายความร้อนได้ดีมีน ้าหนักเบา

1.3 ห้องเผาไหม้ (Combustion Chamber) เป็ นส่วนหนึ่งของฝาสูบ รูปร่างของห้องเผาไหม้มี

ลักษณะที่แตกต่างกัน ซึ่งมีความส าคัญต่อสมรรถนะในการท างานของเครื่องยนต์ โดยขึ้นอยู่กับการจัดวาล์วลิ้น
ไอดีและไอเสีย ซึ่งห้องเผาไหม้มีอยู่ด้วยกันหลายแบบแต่ละแบบก็มีความแตกต่างกันออกไป

1) ห้องเผาไหม้แบบรูปลิ่ม (Wedge Chamber) ลักษณะของห้องเผาไหม้แบบนี้เปลวไฟจาก

การเผาไหม้จะถูกส่งไปให้ไกล ดังนั้นจึงจ าเป็นที่จะต้องติดตั้งหัวเทียนให้ประกายไฟเผาไหม้ไอดีให้หมด และ

ห้องเผาไหม้แบบรูปลิ่ม
2) ห้องเผาไหม้แบบครึ่งวงกลม (Hemispheric Chamber) ลักษณะของห้องเผาไหม้จะถูกจัด

วางให้ต าแหน่งของหัวเทียนติดตั้งอยู่บริเวณกึ่งกลางของห้องเผาไหม้ จะท าให้สูญเสียความร้อนน้อย

3) ห้องเผาไหม้แบบทรงอ่างน ้า (Bathtube Chamber) ลักษณะห้องเผาไหม้เป็นแบบที่ใช้กับ
