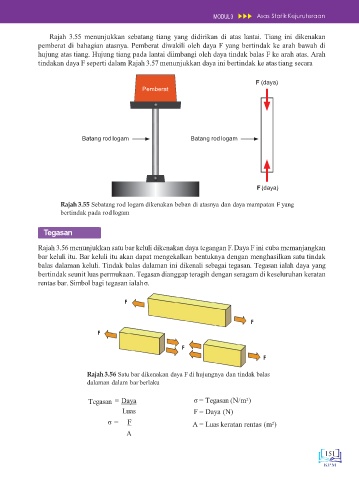

MODUL3 Asas Statik Kejuruteraan
Rajah 3.55 menunjukkan sebatang tiang yang didirikan di atas lantai. Tiang ini dikenakan
pemberat di bahagian atasnya. Pemberat diwakili oleh daya F yang bertindak ke arah bawah di
hujung atas tiang. Hujung tiang pada lantai diimbangi oleh daya tindak balas F ke arah atas. Arah
tindakan daya F seperti dalam Rajah 3.57 menunjukkan daya ini bertindak ke atastiang secara
F (daya)
Pemberat
Batang rod logam Batang rod logam
F (daya)
Rajah 3.55 Sebatang rod logam dikenakan beban di atasnya dan daya mampatan F yang
bertindak pada rod logam
Tegasan
Rajah 3.56 menunjukkan satu bar keluli dikenakan daya tegangan F.Daya F ini cuba memanjangkan
bar keluli itu. Bar keluli itu akan dapat mengekalkan bentuknya dengan menghasilkan satu tindak
balas dalaman keluli. Tindak balas dalaman ini dikenali sebagai tegasan. Tegasan ialah daya yang
bertindak seunit luas permukaan. Tegasan dianggap teragih dengan seragam di keseluruhan keratan
rentas bar. Simbol bagi tegasan ialahσ.
F
F
F
F
F
Rajah 3.56 Satu bar dikenakan daya F di hujungnya dan tindak balas
dalaman dalam bar berlaku
2
Tegasan = Daya σ = Tegasan (N/m )
Luas F = Daya (N)
σ = F A = Luas keratan rentas (m )
2
A
