Pengajian Kejuruteraan Mekanikal TINGKATAN4

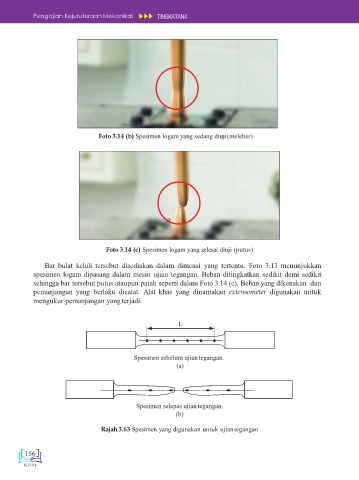

Foto 3.14 (b) Spesimen logam yang sedang diuji(meleher)
Foto 3.14 (c) Spesimen logam yang selesai diuji (putus)
Bar bulat keluli tersebut disediakan dalam dimensi yang tertentu. Foto 3.13 menunjukkan
spesimen logam dipasang dalam mesin ujian tegangan. Beban ditingkatkan sedikit demi sedikit
sehingga bar tersebut putus ataupun patah seperti dalam Foto 3.14 (c). Beban yang dikenakan dan
pemanjangan yang berlaku dicatat. Alat khas yang dinamakan extensometer digunakan untuk
mengukur pemanjangan yangterjadi.
L
Spesimen sebelum ujiantegangan.
(a)
Spesimen selepas ujiantegangan.
(b)
Rajah 3.63 Spesimen yang digunakan untuk ujiantegangan
