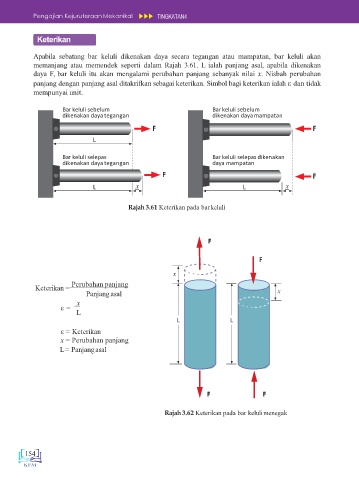

Page 44 - NOTA MEKANIK DARI BUKU TEK

Pengajian Kejuruteraan Mekanikal TINGKATAN4

Keterikan

Apabila sebatang bar keluli dikenakan daya secara tegangan atau mampatan, bar keluli akan
memanjang atau memendek seperti dalam Rajah 3.61. L ialah panjang asal, apabila dikenakan
daya F, bar keluli itu akan mengalami perubahan panjang sebanyak nilai x. Nisbah perubahan
panjang dengan panjang asal ditakrifkan sebagai keterikan. Simbol bagi keterikan ialah  dan tidak
mempunyai unit.

Bar keluli sebelum Bar keluli sebelum
dikenakan daya tegangan dikenakan daya mampatan

F F
L

Bar keluli selepas Bar keluli selepas dikenakan
dikenakan daya tegangan daya mampatan
F F
L x L x

Rajah 3.61 Keterikan pada barkeluli

F

F

x
Perubahan panjang
Keterikan =
Panjang asal x
x
 =
L
L L
 = Keterikan
x = Perubahan panjang
L = Panjangasal

F F

Rajah 3.62 Keterikan pada bar kelulimenegak

154
