MODUL3 Asas Statik Kejuruteraan
(b) Permukaan Condong

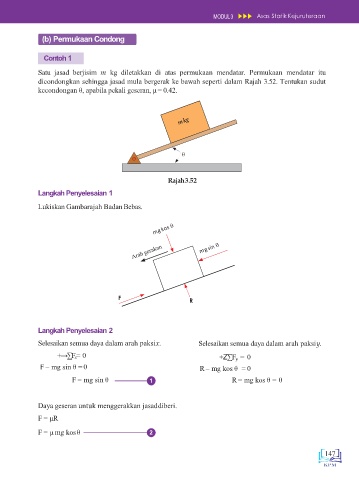

Contoh 1
Satu jasad berjisim m kg diletakkan di atas permukaan mendatar. Permukaan mendatar itu
dicondongkan sehingga jasad mula bergerak ke bawah seperti dalam Rajah 3.52. Tentukan sudut
kecondongan θ, apabila pekali geseran, µ= 0.42.
Rajah3.52
Langkah Penyelesaian 1
Lukiskan Gambarajah Badan Bebas.
F
R
Langkah Penyelesaian 2
Selesaikan semua daya dalam arah paksix. Selesaikan semua daya dalam arah paksiy.
+→∑F x = 0 +Z∑F y = 0
F – mg sin θ =0 R – mg kos θ = 0
F = mg sin θ 1 R = mg kos θ = 0
Daya geseran untuk menggerakkan jasaddiberi.
F = µR
F = µ mg kosθ 2
147
