MODUL3 Asas Statik Kejuruteraan

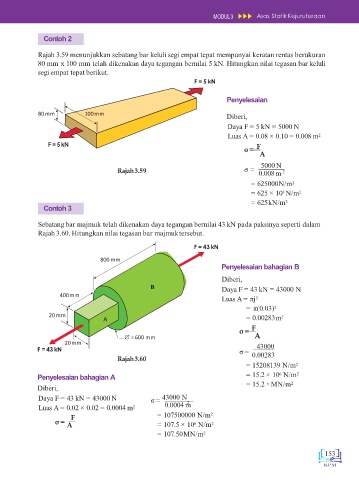

Contoh 2

Rajah 3.59 menunjukkan sebatang bar keluli segi empat tepat mempunyai keratan rentas berukuran
80 mm x 100 mm telah dikenakan daya tegangan bernilai 5 kN. Hitungkan nilai tegasan bar keluli
segi empat tepat berikut.
F = 5 kN

Penyelesaian

80mm 100mm
Diberi,
Daya F = 5 kN = 5000 N
Luas A = 0.08 × 0.10 = 0.008 m 2
F = 5kN F
σ =
A
5000 N
Rajah3.59 σ = 2
0.008m
= 625000N/m 2
3
= 625 × 10 N/m 2
= 625kN/m 2
Contoh 3

Sebatang bar majmuk telah dikenakan daya tegangan bernilai 43 kN pada paksinya seperti dalam
Rajah 3.60. Hitungkan nilai tegasan bar majmuktersebut.

F = 43 kN
800 mm
Penyelesaian bahagian B
Diberi,
Daya F = 43 kN = 43000 N
400mm
Luas A = πj 2
= π(0.03) 2
20mm 2
= 0.00283m
F
σ =
 = 600 mm A
20mm
F = 43 kN 43000
σ =
Rajah3.60 0.00283
= 15208139 N/m 2
6
Penyelesaian bahagian A = 15.2 × 10 N/m 2
= 15.2 ×MN/m 2
Diberi,
Daya F = 43 kN = 43000 N σ = 43000 N 2
Luas A = 0.02 × 0.02 = 0.0004 m 2 0.0004 m
F = 107500000 N/m 2
σ = A = 107.5 × 10 N/m 2
6
= 107.50MN/m 2

153
