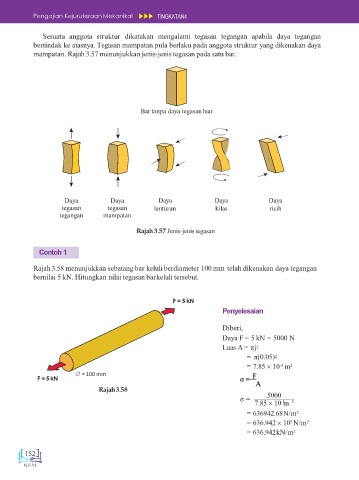

Page 42 - NOTA MEKANIK DARI BUKU TEK

Pengajian Kejuruteraan Mekanikal TINGKATAN4

Sesuatu anggota struktur dikatakan mengalami tegasan tegangan apabila daya tegangan
bertindak ke atasnya. Tegasan mampatan pula berlaku pada anggota struktur yang dikenakan daya
mampatan. Rajah 3.57 menunjukkan jenis-jenis tegasan pada satu bar.

Bar tanpa daya tegasanluar

Daya Daya Daya Daya Daya
tegasan tegasan lenturan kilas ricih
tegangan mampatan

Rajah 3.57 Jenis-jenistegasan

Contoh 1

Rajah 3.58 menunjukkan sebatang bar keluli berdiameter 100 mm telah dikenakan daya tegangan
bernilai 5 kN. Hitungkan nilai tegasan barkeluli tersebut.

F = 5 kN
Penyelesaian

Diberi,
Daya F = 5 kN = 5000 N
Luas A = πj 2
= π(0.05) 2
-3
= 7.85  10 m 2
 = 100 mm F
F = 5kN σ =
A
Rajah3.58
5000
σ = -3 2
7.85  10 m
= 636942.68N/m 2
3
= 636.942  10 N/m 2
= 636.942kN/m 2

152
