MODUL3 Asas Statik Kejuruteraan

Dalam ujian ini, spesimen akan dikenakan beban atau daya sehingga spesimen gagal di mana
pemanjangannya dicatatkan. Ujian ini membolehkan kita memplotkan graf tegasan melawan
terikan seperti dalam Rajah3.64.

Tegasan 
Takat alah atas
D
Tegasanmaksimum

E
Titik putus
Takat alah bawah
B
A
C

Had perkadaran

0 Terikan 

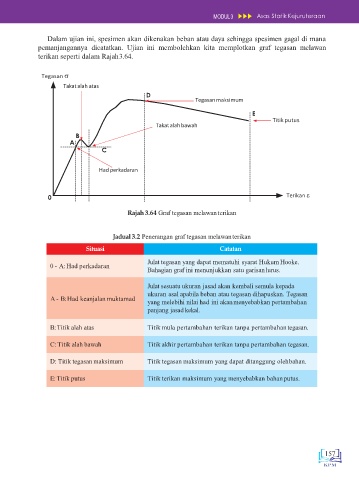

Rajah 3.64 Graf tegasan melawan terikan

Jadual 3.2 Penerangan graf tegasan melawanterikan
Situasi Catatan

Julat tegasan yang dapat mematuhi syarat Hukum Hooke.
0 - A: Had perkadaran
Bahagian graf ini menunjukkan satu garisanlurus.
Julat sesuatu ukuran jasad akan kembali semula kepada
ukuran asal apabila beban atau tegasan dihapuskan. Tegasan
A - B: Had keanjalan muktamad
yang melebihi nilai had ini akanmenyebabkan pertambahan
panjang jasad kekal.

B: Titik alah atas Titik mula pertambahan terikan tanpa pertambahantegasan.

C: Titik alah bawah Titik akhir pertambahan terikan tanpa pertambahan tegasan.

D: Titik tegasan maksimum Titik tegasan maksimum yang dapat ditanggung olehbahan.

E: Titik putus Titik terikan maksimum yang menyebabkan bahanputus.

157
