MODUL3 Asas Statik Kejuruteraan

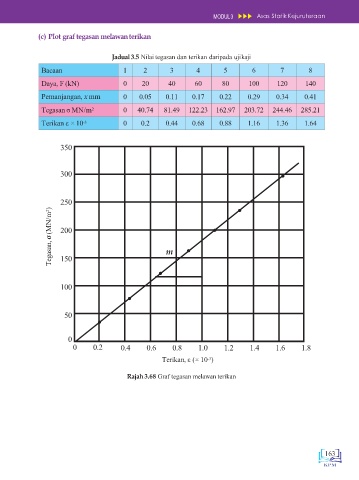

(c) Plot graf tegasan melawanterikan

Jadual 3.5 Nilai tegasan dan terikan daripada ujikaji

Bacaan 1 2 3 4 5 6 7 8
Daya, F (kN) 0 20 40 60 80 100 120 140

Pemanjangan, x mm 0 0.05 0.11 0.17 0.22 0.29 0.34 0.41
Tegasan σ MN/m 2 0 40.74 81.49 122.23 162.97 203.72 244.46 285.21

Terikan  × 10 -3 0 0.2 0.44 0.68 0.88 1.16 1.36 1.64

350

300

250
Tegasan, σ(MN/m 2 ) 200 m

150

100

50

0
0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8

Terikan,  (× 10 )
-3
Rajah 3.68 Graf tegasan melawan terikan
