Bab 2 Potensial Listrik dan Kapasitor
V in C S C S C … C S C S
V out
V in C S C S C … C S C S
V out = nV in

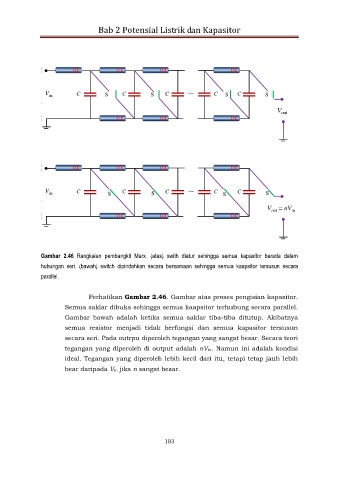

Gambar 2.46 Rangkaian pembangkit Marx. (atas) swith diatur sehingga semua kapasitor berada dalam
hubungan seri. (bawah) switch dipindahkan secara bersamaan sehingga semua kaapsitor tersusun secara
parallel.
Perhatikan Gambar 2.46. Gambar atas proses pengisian kapasitor.
Semua saklar dibuka sehingga semua kaapsitor terhubung secara parallel.
Gambar bawah adalah ketika semua saklar tiba-tiba ditutup. Akibatnya
semua resistor menjadi tidak berfungsi dan semua kapasitor tersusun
secara seri. Pada outrpu diperoleh tegangan yang sangat besar. Secara teori
tegangan yang diperoleh di output adalah nVin. Namun ini adalah kondisi
ideal. Tegangan yang diperoleh lebih kecil dari itu, tetapi tetap jauh lebih
bear daripada Vin jika n sangat besar.
