Page 232 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017
P. 232
Bab 3 Listrik Arus Searah
tertera pada komponen. Nilai hambatan dinyatakan dalam kode-kode warna
yang melingkar pada komponen seperti diilustrasikan pada Gambar 3.9.
Jumlah kode umumnya 3 buah. Tetapi untuk hambatan yang lebih teliti,
jumlah kode warna ada empat buah.
Digit pertama
Digit kedua
Digit pengali
Toleransi

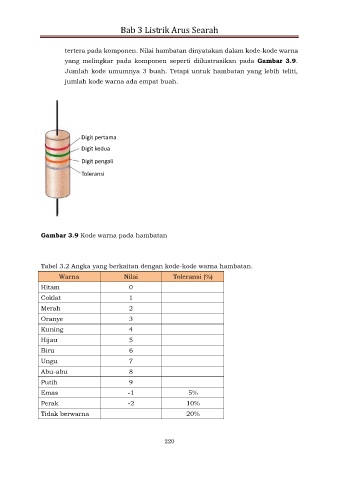

Gambar 3.9 Kode warna pada hambatan
Tabel 3.2 Angka yang berkaitan dengan kode-kode warna hambatan.
Warna Nilai Toleransi (%)
Hitam 0
Coklat 1
Merah 2
Oranye 3
Kuning 4
Hijau 5
Biru 6
Ungu 7
Abu-abu 8
Putih 9
Emas -1 5%
Perak -2 10%
Tidak berwarna 20%
220
